Bơm dầu truyền nhiệt RY32-32-160 có kết cấu tương đối đơn giản, các bộ phận chính được phân chia thành cụm thân bơm, cụm rôto, cụm ổ trục và cụm làm kín. Cách bố trí này giúp người thực hiện có thể tháo từng cụm theo trình tự rõ ràng khi cần kiểm tra, vệ sinh hoặc thay thế chi tiết.
Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục được đỡ và định vị trong thân ổ trục bằng hai bộ vòng bi. Phía ngoài trục là khớp nối mềm liên kết với động cơ, còn phía đầu bơm là bánh công tác nằm trong thân bơm. Sự phân chia rõ giữa phần truyền động và phần tiếp xúc với dầu nóng giúp quá trình tháo lắp dễ kiểm soát hơn.
Cấu tạo của bơm RY32-32-160 gồm thân bơm, bánh công tác, đai ốc bánh công tác, nắp bơm, trục, ổ bi, thân ổ trục, ống dẫn dầu, nắp chặn ổ trục, giá đỡ, phớt dầu và bộ chèn làm kín.
Mỗi bộ phận đảm nhiệm một chức năng riêng và được lắp theo trật tự xác định. Thân bơm cùng nắp bơm tạo khoang dẫn dầu, bánh công tác và trục tạo thành phần quay, hai ổ bi giữ trục ổn định, còn phớt dầu cùng bộ chèn kiểm soát rò rỉ.
Cách sắp xếp theo từng cụm giúp người tháo bơm dễ nhận biết vị trí của từng chi tiết. Khi cần xử lý một bộ phận, không nhất thiết phải tháo rời toàn bộ các thành phần không liên quan.
Theo trình tự tháo trong tài liệu, sau khi tháo các bu lông liên kết cần thiết, nắp bơm, thân ổ trục và cụm rôto có thể được rút khỏi thân bơm. Cách tháo theo cụm giúp tiếp cận bánh công tác, trục và bộ làm kín thuận tiện hơn.
Thân bơm có thể tiếp tục giữ nguyên vị trí kết nối với đường ống trong một số công việc kiểm tra cụm bên trong, tùy theo điều kiện lắp đặt thực tế. Điều này giúp giảm khối lượng tháo dỡ và hạn chế tác động đến hệ thống đường ống dầu nóng.
Sau khi cụm rôto được đưa ra ngoài, người thực hiện có thể tháo đai ốc bánh công tác, lấy bánh công tác khỏi trục và tiếp tục kiểm tra nắp bơm, bộ chèn làm kín hoặc các bộ phận phía sau.
Bánh công tác của RY32-32-160 được lắp trên đầu trục và giữ bằng đai ốc hãm. Kết cấu này giúp việc tháo bánh công tác được thực hiện theo trình tự trực tiếp sau khi cụm rôto đã được rút khỏi thân bơm.
Người thực hiện tháo đai ốc, sau đó lấy bánh công tác ra để kiểm tra tình trạng cánh, bề mặt lắp ghép và khả năng bám cặn. Khi lắp lại, bánh công tác được đưa đúng vị trí trên trục rồi cố định bằng đai ốc.
Cách cố định bằng chi tiết cơ khí riêng giúp bánh công tác có thể được tháo thay thế mà không cần thay toàn bộ trục hoặc cụm ổ trục.
Bộ chèn làm kín được bố trí trong buồng làm kín trên nắp bơm. Khi nắp bơm được tách khỏi cụm ổ trục, người thực hiện có thể lấy bộ chèn ra để kiểm tra hoặc thay mới.
Vị trí làm kín được bố trí tập trung quanh trục nên quá trình kiểm tra rò rỉ không đòi hỏi tháo rời nhiều bộ phận phân tán. Phớt dầu, bộ chèn và bề mặt trục có thể được quan sát trực tiếp sau khi cụm liên quan được tháo ra.
Thiết kế này giúp việc xử lý hiện tượng rò rỉ tại trục trở nên thuận tiện hơn. Tuy nhiên, khi lắp lại cần đặt đúng vị trí của phớt và bộ chèn để tránh ép lệch hoặc làm tăng ma sát lên trục.
Hai bộ vòng bi của RY32-32-160 được bố trí trong thân ổ trục. Khi tháo nắp chặn và các chi tiết liên kết, trục cùng vòng bi có thể được đưa ra để kiểm tra.
Việc tập trung các bộ phận đỡ trục trong cùng một thân giúp trình tự tháo lắp rõ ràng. Người thực hiện có thể kiểm tra độ rơ, tình trạng bề mặt vòng bi, chất bôi trơn và vị trí lắp mà không phải tháo rời thân bơm thành nhiều phần nhỏ.
Khi lắp lại, cần chú ý đúng chiều của ổ bi phía bánh công tác và sử dụng đúng loại dầu hoặc mỡ bôi trơn được nhà sản xuất quy định. Lắp sai chiều hoặc sai chất bôi trơn có thể làm trục quay nặng và khiến ổ bi nhanh nóng.
Bơm được liên kết với động cơ bằng khớp nối mềm thay vì nối liền thành một khối không thể tách rời. Khi cần tháo cụm bơm, người thực hiện có thể ngắt liên kết tại khớp nối mà không phải tháo rời các chi tiết bên trong động cơ.
Sau khi lắp lại, trục bơm và trục động cơ phải được căn chỉnh chính xác. Sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm, còn khe hở giữa hai đầu trục nên duy trì khoảng 2–3 mm.
Khớp nối mềm tạo thuận lợi cho việc tháo lắp, nhưng quá trình lắp lại vẫn phải bảo đảm đúng tâm. Nếu chỉ lắp khớp nối mà không căn chỉnh, bơm có thể rung, nóng ổ bi và làm mòn các chi tiết truyền động.
Tài liệu hướng dẫn trình tự tháo từ các chi tiết bên ngoài đến cụm bên trong. Trước tiên cần tách các liên kết cần thiết, sau đó rút cụm nắp bơm, thân ổ trục và rôto. Tiếp theo mới tháo bánh công tác, bộ làm kín, nắp chặn, trục và vòng bi.
Trình tự lắp được thực hiện theo chiều ngược lại. Các chi tiết được làm sạch và kiểm tra trước khi đưa về đúng vị trí. Bộ phận bị mòn, nứt hoặc biến dạng cần được thay mới thay vì tiếp tục sử dụng.
Cách tháo lắp theo từng bước giúp giảm nguy cơ làm hỏng bề mặt trục, phớt dầu, vòng bi và bánh công tác. Đồng thời, người thực hiện dễ kiểm soát số lượng chi tiết và vị trí lắp của từng bộ phận.
Cấu tạo đơn giản giúp bơm dầu truyền nhiệt RY32-32-160 dễ tháo lắp nhờ các bộ phận được phân chia thành cụm rõ ràng. Cụm rôto, thân ổ trục, nắp bơm, bánh công tác và bộ làm kín có thể được tháo theo một trình tự cụ thể để kiểm tra hoặc thay thế.
Bánh công tác được giữ bằng đai ốc, hai ổ bi tập trung trong thân ổ trục và bộ chèn được đặt trong buồng làm kín trên nắp bơm. Khớp nối mềm cũng giúp tách bơm khỏi động cơ thuận tiện hơn trong quá trình sửa chữa.
Ưu điểm dễ tháo lắp chỉ được phát huy khi thực hiện đúng trình tự, đánh dấu vị trí các chi tiết và căn chỉnh lại trục sau khi hoàn thành. Tài liệu hiện có không công bố toàn bộ kích thước, dung sai và lực siết riêng cho model RY32-32-160, vì vậy các thông số này cần được đối chiếu với bản vẽ hoặc hướng dẫn kỹ thuật chính thức của nhà sản xuất.
Bơm dầu truyền nhiệt RY32-32-160 được sử dụng trong hệ thống gia nhiệt bể chứa nhựa đường với nhiệm vụ tuần hoàn dầu nóng giữa thiết bị gia nhiệt và bộ phận trao đổi nhiệt của bể. Dòng dầu tải nhiệt liên tục mang nhiệt đến bể, giúp nhựa đường duy trì nhiệt độ cần thiết và hạn chế tình trạng tăng độ nhớt hoặc đông đặc trong quá trình lưu trữ.
RY32-32-160 không trực tiếp hút hoặc vận chuyển nhựa đường. Môi chất đi qua bơm là dầu tải nhiệt sạch, có tính ăn mòn yếu và không chứa hạt rắn. Dầu nóng và nhựa đường được ngăn cách bằng thành ống xoắn, áo gia nhiệt hoặc bề mặt trao đổi nhiệt bên trong bể.
Theo tài liệu của nhà sản xuất, dòng bơm RY có thể vận chuyển chất lỏng ở nhiệt độ cao, với nhiệt độ môi chất không vượt quá 350°C. Đặc điểm này cho phép RY32-32-160 đáp ứng nhiều mức nhiệt khác nhau trong hệ thống giữ nóng bể chứa nhựa đường.
Trong hệ thống bể chứa nhựa đường, dầu tải nhiệt được làm nóng tại lò hoặc thiết bị gia nhiệt. RY32-32-160 hút dầu từ đường hồi rồi đẩy dầu vào ống xoắn hoặc áo gia nhiệt được bố trí trong và quanh bể.
Khi dầu nóng đi qua các đường dẫn này, nhiệt lượng được truyền qua thành kim loại vào nhựa đường. Dầu sau khi giảm nhiệt được đưa ra khỏi bể, quay trở lại thiết bị gia nhiệt và tiếp tục chu trình tuần hoàn.
Quá trình này tạo thành một vòng dầu kín. Bơm duy trì chuyển động liên tục của dầu để nhiệt không chỉ tập trung tại vị trí gần cửa cấp mà được phân phối đến toàn bộ khu vực trao đổi nhiệt của bể.
Nhựa đường có độ nhớt thay đổi rõ rệt theo nhiệt độ. Khi nhiệt độ giảm, vật liệu trở nên đặc hơn, khó khuấy trộn và khó đưa ra khỏi bể qua đường ống.
RY32-32-160 duy trì dòng dầu nóng qua bể để hạn chế sự suy giảm nhiệt độ của nhựa đường. Khi nguồn nhiệt được cung cấp liên tục, vật liệu bên trong có điều kiện giữ được trạng thái linh động phù hợp với yêu cầu lưu trữ và cấp liệu.
Bơm không trực tiếp quyết định nhiệt độ của nhựa đường. Mức nhiệt thực tế còn phụ thuộc vào công suất của thiết bị gia nhiệt, diện tích trao đổi nhiệt, lớp bảo ôn và hệ thống điều khiển. Vai trò của RY32-32-160 là vận chuyển dầu nóng ổn định để nhiệt lượng có thể truyền đến bể.

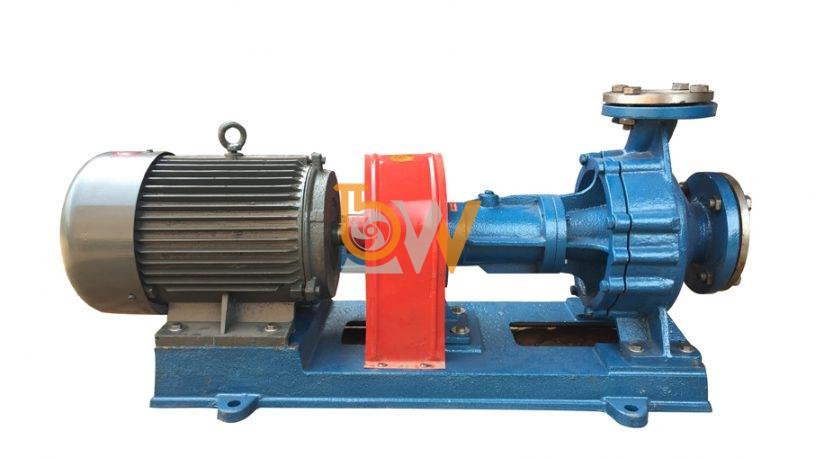

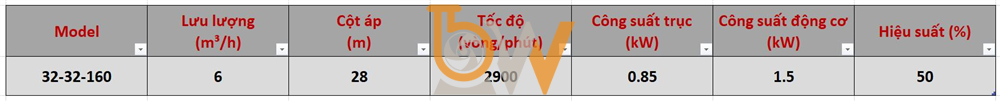

RY32-32-160 có lưu lượng thiết kế 6 m³/h, cột áp 28 m, tốc độ quay 2.900 vòng/phút và sử dụng động cơ công suất 1,5 kW.
Lưu lượng 6 m³/h thể hiện lượng dầu mà bơm có thể tuần hoàn tại điểm làm việc thiết kế. Cột áp 28 m giúp dòng dầu thắng trở lực của đường ống, van, co nối và hệ thống ống trao đổi nhiệt trong bể.
Model này phù hợp khi nhu cầu tuần hoàn dầu và tổng tổn thất áp suất của hệ thống tương ứng với các thông số trên. Đối với bể lớn, nhiều bể dùng chung một vòng dầu hoặc tuyến ống quá dài, cần tính toán lại tổng lưu lượng và cột áp trước khi lựa chọn.
Dòng dầu tuần hoàn ổn định giúp các bề mặt trao đổi nhiệt liên tục nhận được dầu nóng. Nhờ đó, nhiệt được truyền đều hơn đến nhựa đường thay vì tập trung tại một khu vực.
Nếu lưu lượng dầu quá thấp, dầu di chuyển chậm trong ống xoắn và lượng nhiệt cung cấp cho các khu vực có thể không đồng đều. Nhựa đường gần bộ phận gia nhiệt nhận nhiệt nhiều hơn, trong khi những vị trí xa hơn có nguy cơ nguội và tăng độ nhớt.
Việc duy trì dòng dầu phù hợp còn giúp dầu đã giảm nhiệt nhanh chóng quay trở lại lò gia nhiệt. Chu trình cấp nhiệt và thu hồi dầu diễn ra liên tục, hỗ trợ giữ nhiệt cho bể trong thời gian lưu trữ kéo dài.
Nhà sản xuất quy định bơm không được hoạt động ở lưu lượng thấp hơn 30% lưu lượng thiết kế. Với RY32-32-160 có lưu lượng danh định 6 m³/h, lưu lượng tối thiểu cần duy trì qua bơm là khoảng 1,8 m³/h.
Khi nhựa đường trong bể đã đạt nhiệt độ yêu cầu, nhu cầu cấp nhiệt có thể giảm. Tuy nhiên, không nên khép van xả đến mức dòng dầu qua bơm thấp hơn 1,8 m³/h.
Nếu bể chỉ cần một phần nhỏ lưu lượng, hệ thống nên bố trí đường bypass. Một phần dầu tiếp tục đi qua bộ phận gia nhiệt của bể, còn phần dầu dư được hồi lại để duy trì tổng lưu lượng an toàn qua bơm.
Việc giữ đủ lưu lượng giúp hạn chế dầu nóng lưu lại quá lâu trong thân bơm, tránh tích tụ nhiệt quanh bánh công tác, trục và bộ làm kín.
Trước khi đưa bể chứa nhựa đường lên nhiệt độ làm việc, RY32-32-160 cần được gia nhiệt từ từ cùng với dầu tải nhiệt. Chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C. Tốc độ tăng nhiệt không được lớn hơn 50°C mỗi giờ.
Gia nhiệt có kiểm soát giúp thân bơm, trục và bánh công tác giãn nở tương đối đồng đều. Nếu dầu quá nóng được đưa đột ngột vào thân bơm còn nguội, khe hở giữa các chi tiết có thể thay đổi, làm tăng nguy cơ rung, cọ xát hoặc rò rỉ.
Trong giai đoạn khởi động, thân bơm phải được điền đầy dầu và không còn lượng khí lớn bên trong. Dòng dầu liên tục là điều kiện cần thiết để RY32-32-160 tạo áp suất và cấp nhiệt ổn định cho bể.
RY32-32-160 là bơm dầu truyền nhiệt, không phải bơm nhựa đường chuyên dụng. Tài liệu chỉ xác nhận bơm phù hợp với chất lỏng có tính ăn mòn yếu và không chứa hạt rắn.
Nhựa đường có độ nhớt cao và đặc tính dòng chảy khác với dầu tải nhiệt. Nếu bơm trực tiếp nhựa đường, tải trên động cơ, bộ làm kín và phần thủy lực có thể vượt khỏi phạm vi thiết kế của thiết bị.
Vì vậy, RY32-32-160 chỉ nên được lắp trong mạch dầu nóng của bể. Việc xuất hoặc chuyển nhựa đường cần sử dụng loại bơm được thiết kế riêng cho môi chất có độ nhớt cao.
Ứng dụng chính của bơm dầu truyền nhiệt RY32-32-160 cho bể chứa nhựa đường là tuần hoàn dầu nóng qua áo gia nhiệt hoặc hệ thống ống xoắn của bể. Dòng dầu mang nhiệt từ thiết bị gia nhiệt đến bể, sau đó quay trở lại để tiếp tục chu trình.
Với lưu lượng 6 m³/h, cột áp 28 m, tốc độ 2.900 vòng/phút và động cơ 1,5 kW, RY32-32-160 phù hợp với hệ thống giữ nhiệt có nhu cầu thủy lực tương ứng. Bơm hỗ trợ duy trì nhiệt độ và độ linh động của nhựa đường bằng phương pháp truyền nhiệt gián tiếp.
Để hệ thống hoạt động ổn định, bơm cần được gia nhiệt từ từ và duy trì lưu lượng dầu từ khoảng 1,8 m³/h trở lên. RY32-32-160 chỉ dùng để tuần hoàn dầu tải nhiệt sạch, không sử dụng để hút hoặc vận chuyển trực tiếp nhựa đường.
