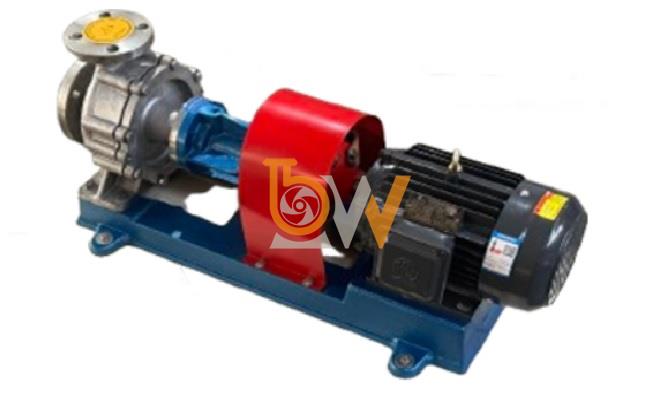

Bơm dầu truyền nhiệt RY50-32-250 thuộc dòng bơm RY chuyên dùng để tuần hoàn dầu nóng trong các hệ thống gia nhiệt công nghiệp. Bơm được thiết kế cho chất lỏng có nhiệt độ cao, tính ăn mòn yếu, không chứa hạt rắn và nhiệt độ môi chất làm việc không vượt quá 350°C.
RY50-32-250 sử dụng kết cấu đỡ một phía, gồm chân đỡ và gối đỡ trung tâm. Cửa hút được bố trí theo hướng trục, cửa xả bố trí hướng tâm theo phương thẳng đứng.
Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy, truyền động qua khớp nối mềm. Cách bố trí này phù hợp với các hệ thống công nghiệp cần vận hành ổn định và thuận tiện cho việc kiểm tra, bảo dưỡng.
Thân bơm tạo khoang dẫn dầu và bao quanh bánh công tác, là bộ phận trực tiếp tiếp xúc với dầu tải nhiệt nóng.
Nắp bơm kết hợp với thân bơm tạo thành khoang làm việc kín, đồng thời là vị trí bố trí trục và cụm làm kín.
Theo tài liệu, mặt bích hút, mặt bích xả và các bộ phận chịu áp của dòng RY được chế tạo theo cấp áp suất 16 bar.
Bánh công tác là bộ phận trực tiếp truyền năng lượng cho dầu tải nhiệt.
Trong ký hiệu RY50-32-250:
50: đường kính danh nghĩa cửa hút 50 mm.
32: đường kính danh nghĩa cửa xả 32 mm.
250: đường kính ngoài danh nghĩa của bánh công tác 250 mm.
Khi bánh công tác quay, dầu được hút vào vùng tâm rồi đẩy ra phía ngoài, tạo dòng tuần hoàn trong hệ thống nhiệt.
Cụm rôto gồm bánh công tác, trục bơm và đai ốc hãm bánh công tác. Trục có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác.
Độ ổn định của trục ảnh hưởng trực tiếp đến độ rung, khả năng làm việc của ổ bi và độ bền của hệ truyền động.
Thân ổ trục của RY50-32-250 chứa hai bộ vòng bi, có nhiệm vụ đỡ và định vị rôto.
Kết cấu này giúp trục và bánh công tác duy trì vị trí ổn định khi bơm làm việc ở tốc độ cao, đặc biệt trong các hệ thống vận hành liên tục.
RY50-32-250 sử dụng hệ thống làm kín kết hợp:
Bộ chèn làm kín packing
Phớt dầu cao su chịu nhiệt
Hai bộ phận này giúp hạn chế dầu tải nhiệt rò rỉ tại vị trí trục đi xuyên qua nắp bơm.
Đây là cấu tạo quan trọng đối với bơm chuyên vận chuyển môi chất có nhiệt độ cao.
Một đặc điểm nổi bật của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Thiết kế này giúp kết cấu bơm gọn hơn, giảm hệ thống phụ trợ và chi phí vận hành, đồng thời phù hợp với điều kiện làm việc của hệ thống dầu nóng công nghiệp.
Động cơ và trục bơm được kết nối bằng khớp nối mềm kiểu ba chấu. Khớp nối truyền mô-men từ động cơ tới trục bơm và hỗ trợ hấp thụ một phần rung động trong quá trình vận hành.
Dòng RY có thể sử dụng động cơ thông thường hoặc động cơ phòng nổ tùy theo yêu cầu của môi trường công nghiệp.
Theo sơ đồ kết cấu của nhà sản xuất, dòng RY gồm 12 bộ phận chính:
Thân bơm
Đai ốc bánh công tác
Bánh công tác
Nắp bơm
Trục bơm
Ổ bi
Thân ổ trục
Ống dẫn dầu
Nắp chặn ổ trục
Giá đỡ
Phớt dầu
Bộ chèn làm kín
Cấu tạo bơm dầu truyền nhiệt RY50-32-250 chuyên dụng cho ngành công nghiệp tập trung vào thân bơm chịu áp, bánh công tác, trục bơm, cụm ổ trục hai vòng bi, hệ thống packing – phớt dầu chịu nhiệt, chân đỡ trung tâm và khớp nối mềm.
Sự kết hợp của các bộ phận này giúp RY50-32-250 phù hợp với hệ thống tuần hoàn dầu truyền nhiệt có nhiệt độ môi chất đến 350°C, đồng thời thuận tiện cho lắp đặt, truyền động và bảo dưỡng trong các dây chuyền công nghiệp.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 dựa trên chuyển động quay của bánh công tác để truyền năng lượng cho dầu truyền nhiệt. Khi bánh công tác quay với tốc độ cao, dầu đi từ vùng tâm ra phía mép ngoài, sau đó được thu vào thân bơm và đẩy tới cửa xả, hình thành dòng tuần hoàn liên tục trong hệ thống.
Theo tài liệu dòng RY, cửa hút được bố trí theo hướng trục, cửa xả theo hướng tâm thẳng đứng; bơm và động cơ truyền động qua khớp nối mềm.
Khi bơm hoạt động, dầu truyền nhiệt từ đường hút đi qua cửa hút và tiến vào vùng tâm của bánh công tác.
Bánh công tác quay làm dầu tại khu vực này liên tục được đưa ra phía ngoài. Nhờ đó, vùng tâm duy trì áp suất thấp tương đối, tạo điều kiện để lượng dầu mới tiếp tục đi vào bơm.
Dòng chảy ban đầu có thể mô tả:
Đường hút → cửa hút → tâm bánh công tác.
Đây là giai đoạn chính trong nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250.
Khi bánh công tác quay, các cánh bơm truyền năng lượng cho dầu. Dầu chuyển động theo bánh công tác và được đưa dần từ tâm ra vùng có bán kính lớn hơn.
Quá trình diễn ra liên tục:
Dầu vào tâm → bánh công tác quay → dầu được gia tốc → dầu chuyển ra mép ngoài bánh công tác.
Nhờ đó, năng lượng của dòng dầu tăng lên trước khi đi vào thân bơm.
Bánh công tác là bộ phận trực tiếp nhận cơ năng từ động cơ thông qua trục bơm. Khi quay, bánh công tác liên tục truyền năng lượng cho dầu truyền nhiệt.
Chuỗi truyền năng lượng gồm:
Động cơ → khớp nối → trục bơm → bánh công tác → dầu truyền nhiệt.
Đối với dòng RY50-32-250, bảng thông số của nhà sản xuất ghi tốc độ làm việc khoảng 2.900 vòng/phút.
Tốc độ quay này giúp bánh công tác tạo chuyển động mạnh cho dầu và duy trì quá trình hút – đẩy liên tục.
Sau khi rời bánh công tác, dầu có vận tốc lớn và đi vào thân bơm. Tại đây, dòng dầu được thu gom và dẫn về cửa xả.
Một phần động năng của dòng dầu được chuyển thành áp năng, tạo cột áp cần thiết để dầu có thể tiếp tục di chuyển qua đường ống và các thiết bị trong hệ thống.
Vì vậy, nguyên lý truyền tải của RY50-32-250 không chỉ đơn thuần là đẩy dầu ra ngoài bằng chuyển động ly tâm mà còn bao gồm quá trình:
Tăng vận tốc → thu dòng → tăng áp suất → đưa dầu ra cửa xả.
Khi dầu ở bánh công tác được đưa ra cửa xả, lượng dầu mới lại đi vào tâm bánh công tác. Quá trình này diễn ra liên tục khi bơm hoạt động.
Toàn bộ đường đi của dầu qua bơm có thể tóm tắt:
Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.
Nhờ chu trình liên tục này, RY50-32-250 có thể đảm nhiệm nhiệm vụ vận chuyển và tuần hoàn dầu nóng trong hệ thống gia nhiệt công nghiệp.
Để cơ chế ly tâm hoạt động đúng, bơm phải luôn có đủ môi chất. Trước khi khởi động, tài liệu yêu cầu mồi đầy dầu vào thân bơm và quay khớp nối bằng tay để đẩy không khí ra ngoài.
Bánh công tác cũng phải quay đúng chiều và đủ tốc độ. Tốc độ thấp, chiều quay sai hoặc bánh công tác bị tắc đều có thể làm lưu lượng và cột áp suy giảm.
Nguyên lý lực ly tâm truyền tải chất lỏng ở Bơm dầu truyền nhiệt RY50-32-250 là quá trình bánh công tác quay, truyền năng lượng cho dầu và đưa dầu từ tâm ra mép ngoài. Dầu sau đó đi vào thân bơm, được tăng áp và đẩy qua cửa xả.
Quá trình hút dầu – gia tốc – tạo chuyển động ly tâm – tăng áp – đẩy dầu diễn ra liên tục, giúp RY50-32-250 duy trì dòng dầu truyền nhiệt tuần hoàn ổn định trong hệ thống công nghiệp.
