Nguyên lý lực ly tâm trong quá trình vận hành Bơm dầu truyền nhiệt RY20-20-125
Bơm dầu truyền nhiệt RY20-20-125 hoạt động theo nguyên lý bơm ly tâm. Khi bánh công tác quay với tốc độ 2.800 vòng/phút, dầu truyền nhiệt đi vào tâm bánh công tác và được các cánh dẫn đưa chuyển động từ vùng tâm ra phía mép ngoài. Quá trình này tạo động năng cho dòng dầu, hình thành chênh lệch áp suất cần thiết để dầu tiếp tục lưu thông qua hệ thống.
Dầu truyền nhiệt đi vào tâm bánh công tác
Quá trình bắt đầu khi dầu truyền nhiệt được đưa qua cửa hút hướng trục và đi vào vùng tâm của bánh công tác.
Tại khu vực này, bán kính quay còn nhỏ và áp suất thấp hơn vùng phía ngoài bánh công tác. Khi bánh công tác liên tục đưa dầu ra phía chu vi, vùng tâm tiếp tục tiếp nhận lượng dầu mới từ đường hút.
Dòng chuyển động có thể hình dung:
Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác.
Bánh công tác truyền chuyển động cho dầu
Bánh công tác được liên kết với trục bơm. Khi động cơ làm trục quay, bánh công tác cũng quay theo.
Dầu nằm giữa các cánh của bánh công tác nhận năng lượng từ chuyển động quay này. Các cánh dẫn tác động lên dòng dầu, làm dầu tăng vận tốc và chuyển động dần từ tâm ra phía ngoài.
Dầu chuyển động từ tâm ra chu vi
Khi bánh công tác quay, dòng dầu có xu hướng dịch chuyển theo phương bán kính từ vùng có bán kính nhỏ tới vùng có bán kính lớn hơn.
Đây chính là biểu hiện của nguyên lý lực ly tâm trong Bơm dầu truyền nhiệt RY20-20-125. Dầu được đẩy liên tục về phía chu vi bánh công tác thay vì tập trung tại tâm.
Vận tốc của dầu tăng khi đi qua bánh công tác
Trong quá trình dịch chuyển giữa các cánh, dầu nhận năng lượng cơ học từ bánh công tác và tăng vận tốc.
Tốc độ quay 2.800 vòng/phút giúp bánh công tác liên tục truyền năng lượng cho dầu. Khi dầu tiến gần mép ngoài bánh công tác, nó mang năng lượng lớn hơn so với thời điểm vừa đi vào vùng tâm.
Có thể mô tả quá trình:
Năng lượng từ động cơ → trục bơm → bánh công tác → động năng của dầu truyền nhiệt.
Dầu được đẩy ra khỏi mép bánh công tác
Khi dòng dầu đến vùng chu vi, nó rời bánh công tác với vận tốc tương đối lớn và đi vào khoang của thân bơm.
Việc dầu liên tục được đưa ra khỏi bánh công tác tạo điều kiện cho lượng dầu mới tiếp tục đi vào tâm bánh công tác. Nhờ đó, quá trình hút và đẩy diễn ra liên tục khi bơm hoạt động.
Hình thành dòng chảy liên tục
Chu trình diễn ra liên tục theo trình tự:
Dầu vào tâm → bánh công tác truyền năng lượng → dầu dịch chuyển ra ngoài → dầu rời bánh công tác → dầu mới tiếp tục đi vào tâm.
Đây là cơ sở tạo nên dòng dầu liên tục của RY20-20-125.
Chuyển động của dầu tạo chênh lệch áp suất
Khi dầu được đưa từ tâm ra phía ngoài bánh công tác, áp suất giữa khu vực tâm và khu vực phía ngoài hình thành sự chênh lệch.
Vùng tâm duy trì áp suất thấp hơn, hỗ trợ dầu từ đường hút tiếp tục đi vào. Trong khi đó, dầu tại vùng phía ngoài có năng lượng và áp suất cao hơn để được đưa sang phía cửa xả.
Nhờ sự chênh lệch này, bơm có khả năng duy trì quá trình:
Hút dầu vào → tăng năng lượng cho dầu → đẩy dầu ra.
Thân bơm tiếp nhận dòng dầu từ bánh công tác
Dầu sau khi rời mép bánh công tác chưa đi ngay vào đường ống mà được thân bơm thu nhận.
Kết cấu đường dẫn trong thân bơm giúp tập trung dòng dầu từ chu vi bánh công tác về phía cửa xả. Trong quá trình này, một phần động năng của dòng dầu được chuyển thành áp năng.
Từ vận tốc thành áp suất
Bánh công tác chủ yếu truyền năng lượng cho dầu dưới dạng chuyển động. Khi dòng dầu đi vào phần dẫn dòng của thân bơm, vận tốc được điều chỉnh và một phần năng lượng vận tốc được chuyển thành áp suất.
Nhờ đó, RY20-20-125 có thể tạo cột áp để đưa dầu vào đường ống đẩy.
Dầu được đưa đến cửa xả
Sau khi được bánh công tác tăng năng lượng và thân bơm thu gom, dầu được dẫn đến cửa xả hướng tâm thẳng đứng.
Dòng chuyển động hoàn chỉnh bên trong bơm là:
Cửa hút hướng trục → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → khoang thân bơm → cửa xả.
Sự chuyển động từ tâm ra ngoài của dầu là phần cốt lõi trong nguyên lý hoạt động của bơm.
Quá trình ly tâm diễn ra liên tục
Bánh công tác không chỉ đẩy một lượng dầu duy nhất mà quay liên tục trong suốt thời gian bơm vận hành.
Mỗi vòng quay lại tiếp tục:
Tiếp nhận dầu tại tâm bánh công tác.
Truyền chuyển động quay cho dầu.
Đưa dầu từ tâm ra chu vi.
Đẩy dầu vào khoang thân bơm.
Tạo điều kiện để dầu mới tiếp tục đi vào tâm.
Nhờ chu trình liên tục này, Bơm dầu truyền nhiệt RY20-20-125 tạo được dòng dầu ổn định thay vì dòng chảy ngắt quãng.
Vai trò của tốc độ quay 2.800 vòng/phút
Tốc độ quay của bánh công tác ảnh hưởng trực tiếp đến mức năng lượng truyền cho dòng dầu.
Ở RY20-20-125, bánh công tác làm việc ở tốc độ 2.800 vòng/phút. Khi quay ở tốc độ thiết kế, bánh công tác tạo chuyển động đủ lớn để đưa dầu từ tâm ra phía ngoài và hình thành cột áp thiết kế 22 m tại điều kiện làm việc tương ứng.
Do đó, việc duy trì tốc độ quay ổn định là yếu tố quan trọng để nguyên lý ly tâm diễn ra đúng theo đặc tính của bơm.
Mối liên hệ giữa lực ly tâm và khả năng tạo dòng
Nguyên lý ly tâm tạo ra hai hiện tượng đồng thời:
Phía tâm bánh công tác: dầu liên tục được đưa ra ngoài nên tạo điều kiện cho dầu mới đi vào.
Phía chu vi bánh công tác: dầu nhận năng lượng và được đưa tới thân bơm với vận tốc, áp suất cao hơn.
Hai quá trình diễn ra liên tục giúp hình thành khả năng hút và đẩy dầu của Bơm dầu truyền nhiệt RY20-20-125.
Nguyên lý lực ly tâm trong quá trình vận hành Bơm dầu truyền nhiệt RY20-20-125 bắt đầu từ việc dầu đi vào tâm bánh công tác. Khi bánh công tác quay ở tốc độ 2.800 vòng/phút, các cánh truyền năng lượng cho dầu và đưa dòng dầu từ tâm ra phía chu vi. Dầu sau đó đi vào thân bơm, một phần động năng được chuyển thành áp năng trước khi dòng dầu được dẫn ra cửa xả.
Quá trình dầu vào tâm – nhận năng lượng – chuyển động ra chu vi – tăng áp – đi ra cửa xả diễn ra liên tục và chính là nguyên lý cơ bản tạo nên khả năng bơm dầu của RY20-20-125.
Bơm dầu truyền nhiệt RY20-20-125 ứng dụng trong ngành chế biến thực phẩm công nghiệp
Trong ngành chế biến thực phẩm công nghiệp, nhiều công đoạn cần nguồn nhiệt ổn định để nấu, sấy, cô đặc, giữ nóng hoặc gia nhiệt nguyên liệu. Bơm dầu truyền nhiệt RY20-20-125 được sử dụng trong các mạch tuần hoàn dầu tải nhiệt, giúp vận chuyển dầu nóng từ thiết bị gia nhiệt đến thiết bị sử dụng nhiệt và đưa dầu quay trở lại để tiếp tục chu trình.
Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, RY20-20-125 phù hợp với các hệ thống gia nhiệt thực phẩm quy mô nhỏ hoặc từng nhánh gia nhiệt độc lập.
RY20-20-125 tuần hoàn dầu nóng trong dây chuyền thực phẩm
Trong hệ thống này, RY20-20-125 không bơm trực tiếp thực phẩm mà bơm dầu truyền nhiệt trong một mạch kín. Dầu nóng đóng vai trò môi chất trung gian mang nhiệt đến thiết bị chế biến.
Quá trình tuần hoàn có thể hình dung:
Thiết bị gia nhiệt → RY20-20-125 → Thiết bị chế biến → Đường dầu hồi → Thiết bị gia nhiệt
Dòng dầu liên tục giúp thiết bị nhận nhiệt đều trong suốt thời gian sản xuất.
Ứng dụng cho bồn nấu thực phẩm
Bồn nấu là một trong những vị trí phù hợp để sử dụng Bơm dầu truyền nhiệt RY20-20-125 trong ngành chế biến thực phẩm công nghiệp.
Dầu nóng được bơm qua áo gia nhiệt bao quanh bồn. Nhiệt từ dầu truyền qua thành bồn để làm nóng nguyên liệu bên trong mà dầu truyền nhiệt không tiếp xúc trực tiếp với sản phẩm.
Duy trì nhiệt cho bồn nấu
RY20-20-125 duy trì dòng dầu nóng liên tục qua áo nhiệt. Khi dầu đã truyền một phần nhiệt cho bồn, bơm đưa dầu quay trở lại nguồn gia nhiệt.
Chu trình liên tục giúp bồn được cấp nhiệt đều hơn, phù hợp với các quá trình nấu và giữ nóng nguyên liệu.
Ứng dụng cho bồn khuấy gia nhiệt
Nhiều dây chuyền thực phẩm sử dụng bồn khuấy kết hợp gia nhiệt để xử lý nguyên liệu dạng lỏng hoặc hỗn hợp.
RY20-20-125 có thể cấp dầu nóng cho áo nhiệt của bồn khuấy, giúp nhiệt được truyền vào nguyên liệu trong suốt quá trình khuấy.
Hỗ trợ gia nhiệt đồng đều
Khi dầu nóng được tuần hoàn ổn định bên ngoài bồn và nguyên liệu được khuấy bên trong, nhiệt có điều kiện phân bố đồng đều hơn.
Điều này phù hợp với những quá trình cần vừa khuấy vừa giữ nhiệt trong thời gian dài.
Ứng dụng trong thiết bị cô đặc
Các thiết bị cô đặc cần duy trì nguồn nhiệt để loại bỏ một phần nước khỏi nguyên liệu và tăng nồng độ sản phẩm.
Trong hệ thống sử dụng dầu tải nhiệt, RY20-20-125 có thể đưa dầu nóng đến bộ phận trao đổi nhiệt của thiết bị cô đặc.
Duy trì nguồn nhiệt liên tục
Dầu nóng liên tục đi qua bề mặt trao đổi nhiệt, truyền nhiệt cho nguyên liệu rồi quay trở lại nguồn gia nhiệt.
Khả năng duy trì lưu lượng khoảng 1,5 m³/h giúp RY20-20-125 phù hợp với các cụm cô đặc nhỏ có yêu cầu tuần hoàn tương ứng.
Ứng dụng trong hệ thống sấy thực phẩm
Sấy thực phẩm cần nguồn nhiệt được duy trì trong thời gian tương đối dài. Trong những hệ thống sử dụng dầu tải nhiệt, RY20-20-125 có thể tuần hoàn dầu qua bộ trao đổi nhiệt của máy sấy.
Cấp nhiệt cho bộ trao đổi nhiệt
Dầu nóng từ nguồn nhiệt được RY20-20-125 đưa đến bộ trao đổi nhiệt. Tại đây, nhiệt lượng của dầu được truyền cho không khí hoặc bề mặt gia nhiệt phục vụ quá trình sấy.
Dầu sau khi giảm nhiệt quay về nguồn gia nhiệt và tiếp tục chu trình.
Việc duy trì dòng dầu liên tục giúp nguồn nhiệt cấp cho máy sấy ổn định hơn trong suốt quá trình hoạt động.
Ứng dụng cho hệ thống giữ nóng thực phẩm
Không phải tất cả thiết bị đều cần tăng nhiệt nhanh. Trong nhiều dây chuyền, nguyên liệu hoặc bán thành phẩm cần được giữ ở một mức nhiệt nhất định trước khi chuyển sang công đoạn tiếp theo.
Bơm dầu truyền nhiệt RY20-20-125 có thể phục vụ các bồn giữ nhiệt bằng cách duy trì dòng dầu nóng quanh áo nhiệt.
Hạn chế giảm nhiệt trong thời gian chờ
Khi dầu liên tục được tuần hoàn, bề mặt gia nhiệt của bồn luôn được bổ sung nhiệt. Điều này hỗ trợ hạn chế nguyên liệu bị nguội quá nhanh trong khoảng thời gian chờ xử lý hoặc đóng gói.
Ứng dụng trong hệ thống gia nhiệt gián tiếp
Một đặc điểm quan trọng của RY20-20-125 trong chế biến thực phẩm là phục vụ gia nhiệt gián tiếp.
Dầu truyền nhiệt được chứa trong hệ thống riêng và truyền nhiệt qua thành thiết bị hoặc bộ trao đổi nhiệt. Vì vậy, dầu không cần tiếp xúc với thực phẩm.
Tách môi chất truyền nhiệt khỏi sản phẩm
Việc sử dụng một vòng dầu riêng giúp chức năng của RY20-20-125 tập trung hoàn toàn vào nhiệm vụ vận chuyển dầu nóng.
Bơm không được sử dụng như bơm thực phẩm và cũng không có nhiệm vụ vận chuyển nguyên liệu ăn uống. Đây là điểm cần phân biệt rõ khi bố trí RY20-20-125 trong nhà máy thực phẩm.
Lưu lượng 1,5 m³/h phù hợp với các cụm gia nhiệt nhỏ
RY20-20-125 có lưu lượng 1,5 m³/h, vì vậy phù hợp hơn với các vòng tuần hoàn dầu nóng quy mô nhỏ.
Model có thể được bố trí riêng cho một bồn nấu, bồn khuấy, bộ trao đổi nhiệt hoặc máy sấy nhỏ thay vì phải sử dụng một bơm công suất lớn cho toàn bộ dây chuyền.
Phù hợp với nhánh gia nhiệt độc lập
Trong nhà máy có nhiều thiết bị sử dụng nhiệt, từng thiết bị có thể có một vòng dầu nóng riêng.
RY20-20-125 phù hợp với những nhánh có yêu cầu gần với thông số thiết kế, giúp từng thiết bị duy trì lưu lượng dầu riêng và chủ động hơn trong quá trình gia nhiệt.
Cột áp 22 m hỗ trợ dầu lưu thông qua thiết bị
Trong dây chuyền thực phẩm, dầu tải nhiệt phải đi qua đường ống, van, co nối, áo nhiệt và bộ trao đổi nhiệt. Những thành phần này tạo ra trở lực đối với dòng dầu.
RY20-20-125 có cột áp 22 m, giúp dầu vượt qua trở lực của các mạch tuần hoàn được thiết kế phù hợp.
Duy trì dầu nóng đến thiết bị sử dụng nhiệt
Khi cột áp của bơm phù hợp với tổng trở lực hệ thống, lưu lượng dầu được duy trì tốt hơn tại thiết bị.
Điều này đặc biệt quan trọng đối với bồn nấu, máy sấy và bộ trao đổi nhiệt vì thiếu lưu lượng dầu nóng có thể khiến thời gian gia nhiệt kéo dài.
Động cơ 0,75 kW phù hợp với dây chuyền gia nhiệt nhỏ
RY20-20-125 sử dụng động cơ 0,75 kW, phù hợp với đặc tính lưu lượng nhỏ của model.
Trong các nhà máy thực phẩm có nhiều cụm gia nhiệt riêng biệt, việc sử dụng một bơm có công suất vừa phải cho từng nhánh giúp tránh lắp đặt thiết bị quá lớn so với nhu cầu thực tế.
Đặc điểm này phù hợp với các hệ thống cần bơm tuần hoàn dầu trong nhiều giờ nhưng chỉ yêu cầu lưu lượng khoảng 1,5 m³/h.
Các vị trí phù hợp sử dụng RY20-20-125 trong chế biến thực phẩm
Bơm dầu truyền nhiệt RY20-20-125 ứng dụng trong ngành chế biến thực phẩm công nghiệp có thể tập trung tại các vị trí như:
Bồn nấu sử dụng áo dầu nóng.
Bồn khuấy kết hợp gia nhiệt.
Bồn giữ nóng nguyên liệu.
Thiết bị cô đặc quy mô nhỏ.
Bộ trao đổi nhiệt của máy sấy.
Cụm gia nhiệt gián tiếp.
Nhánh dầu nóng độc lập phục vụ một thiết bị sản xuất.
Việc lựa chọn cần dựa trên yêu cầu thực tế về lưu lượng và tổng trở lực của từng mạch dầu.
Bơm dầu truyền nhiệt RY20-20-125 ứng dụng trong ngành chế biến thực phẩm công nghiệp chủ yếu đảm nhiệm nhiệm vụ tuần hoàn dầu nóng trong các hệ thống gia nhiệt gián tiếp. Với lưu lượng 1,5 m³/h, cột áp 22 m, tốc độ 2.800 vòng/phút và động cơ 0,75 kW, bơm phù hợp với các bồn nấu, bồn khuấy, thiết bị cô đặc, hệ thống giữ nhiệt và cụm sấy có quy mô nhỏ.
Việc duy trì dòng dầu nóng liên tục giúp thiết bị được cấp nhiệt ổn định hơn, hạn chế thời gian chờ nhiệt và hỗ trợ dây chuyền chế biến hoạt động liên tục. Đặc biệt, RY20-20-125 chỉ tuần hoàn dầu truyền nhiệt trong mạch kín, không trực tiếp bơm hay tiếp xúc với sản phẩm thực phẩm.
Bảng thông số kỹ thuật bơm dầu truyền nhiệt RY

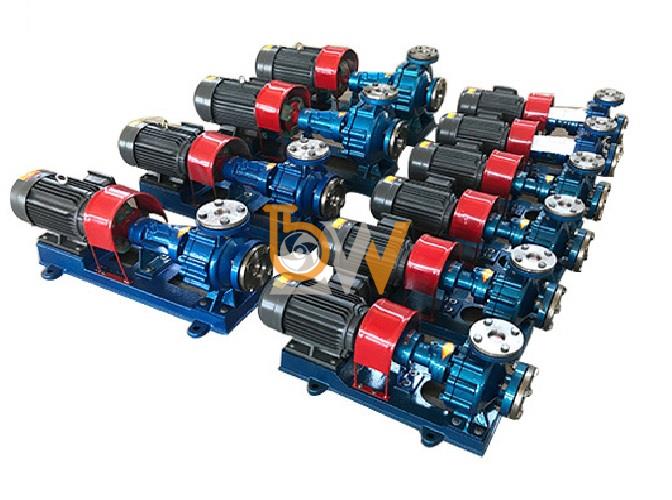

Hình ảnh thực tế bơm dầu truyền nhiệt RY
