Nguyên lý làm việc của dòng Bơm khí dầu mỏ hóa lỏng YAB15-5A
Tổng quan nguyên lý làm việc của Bơm khí dầu mỏ hóa lỏng YAB15-5A

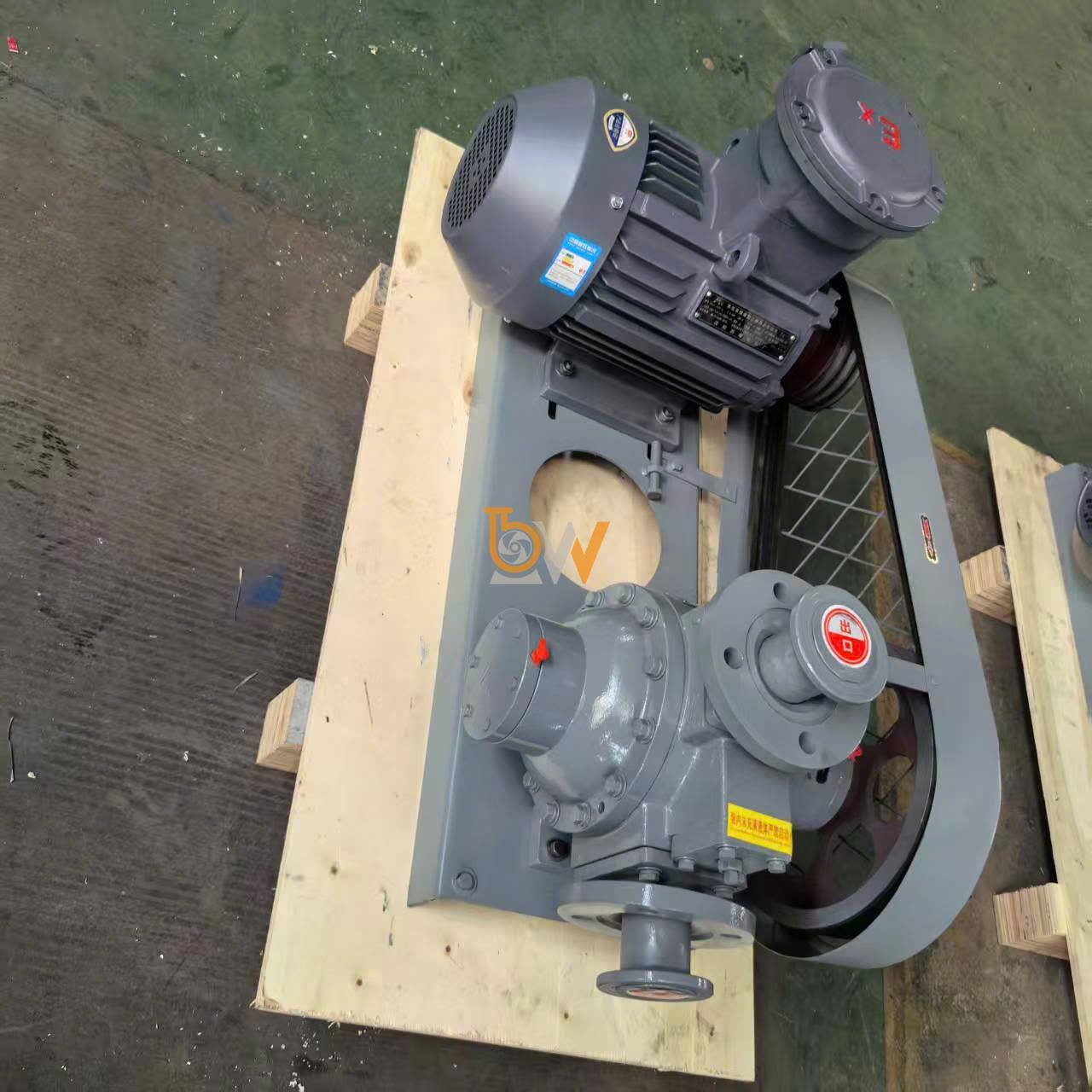

Bơm khí dầu mỏ hóa lỏng YAB15-5A là dòng bơm chuyên dùng để vận chuyển các chất lỏng dễ bay hơi như khí dầu mỏ hóa lỏng, amoni lỏng, metanol, dimetyl amoni, propylen oxit, benzen thô, etylen oxit và butadien. Nguyên lý làm việc của bơm dựa trên cơ chế cánh trượt tạo khoang hút và khoang đẩy, giúp môi chất được vận chuyển ổn định trong hệ thống kín.
Với tốc độ quay 780 r.Pm, lưu lượng 15m³/h, chênh lệch áp suất 0.4MPa, áp suất làm việc 2.0MPa và công suất 4KW, Bơm khí dầu mỏ hóa lỏng YAB15-5A có khả năng tạo dòng chảy đều, kiểm soát áp suất tốt và hạn chế rò rỉ khi làm việc với môi chất dễ bay hơi.
Cơ chế hút của Bơm khí dầu mỏ hóa lỏng YAB15-5A
Tạo vùng áp suất thấp tại cửa hút
Khi động cơ YB112M-4 công suất 4KW hoạt động, trục bơm bắt đầu quay và truyền chuyển động đến rotor bên trong buồng bơm. Rotor quay làm cho các cánh trượt chuyển động theo, từ đó tạo sự thay đổi thể tích trong khoang bơm.
Tại khu vực cửa hút, thể tích khoang tăng lên, tạo ra vùng áp suất thấp. Nhờ sự chênh lệch áp suất này, môi chất được hút vào buồng bơm qua đầu vào kích thước 2 inch. Đây là bước đầu tiên trong nguyên lý làm việc của Bơm khí dầu mỏ hóa lỏng YAB15-5A.
Đưa môi chất vào các khoang chứa
Sau khi đi vào cửa hút, môi chất được giữ trong các khoang nhỏ do cánh trượt tạo ra. Các khoang này di chuyển theo chiều quay của rotor, đưa môi chất từ vùng hút sang vùng xả.
Cơ chế này giúp Bơm khí dầu mỏ hóa lỏng YAB15-5A vận chuyển môi chất liên tục, hạn chế tình trạng hút ngắt quãng và giúp dòng chảy ổn định hơn trong đường ống.
Cơ chế đẩy của Bơm khí dầu mỏ hóa lỏng YAB15-5A
Tăng áp tại cửa xả
Khi khoang chứa môi chất di chuyển đến khu vực cửa xả, thể tích khoang giảm dần. Sự giảm thể tích này làm áp suất trong khoang tăng lên, tạo lực đẩy môi chất ra khỏi bơm.
Nhờ cơ chế này, Bơm khí dầu mỏ hóa lỏng YAB15-5A có thể tạo chênh lệch áp suất 0.4MPa, giúp môi chất di chuyển từ đầu hút sang đầu xả một cách ổn định.
Đẩy môi chất ra ngoài qua đầu ra 2 inch
Môi chất sau khi được tăng áp sẽ đi ra ngoài qua đầu xả kích thước 2 inch. Với lưu lượng thiết kế 15m³/h, bơm đáp ứng tốt nhu cầu vận chuyển khí dầu mỏ hóa lỏng, amoni lỏng và các dung môi dễ bay hơi trong hệ thống công nghiệp.
Quá trình đẩy diễn ra đều, không tạo dao động quá mạnh, giúp giảm rung đường ống và bảo vệ các thiết bị phía sau trong hệ thống.
Vai trò của cánh trượt trong nguyên lý làm việc
Cánh trượt tạo chu trình hút – đẩy liên tục
Cánh trượt là bộ phận quan trọng nhất trong nguyên lý làm việc của Bơm khí dầu mỏ hóa lỏng YAB15-5A. Khi rotor quay, các cánh trượt trượt ra vào trong rãnh rotor, tạo thành những khoang làm việc có thể tích thay đổi.
Khi thể tích khoang tăng, bơm thực hiện quá trình hút. Khi thể tích khoang giảm, bơm thực hiện quá trình đẩy. Nhờ chu trình này, môi chất được vận chuyển liên tục từ đầu vào sang đầu ra.
Cánh trượt giúp dòng chảy ổn định
Cánh trượt của YAB15-5A có khả năng chống mài mòn, độ dẻo dai và độ bền cao. Khi làm việc ở tốc độ 780 r.Pm, cánh trượt giúp bơm duy trì dòng chảy đều, giảm rung động và hạn chế dao động áp suất.
Đây là yếu tố quan trọng khi bơm dùng cho các chất lỏng dễ bay hơi, vì dòng chảy ổn định giúp giảm nguy cơ rò rỉ và bảo đảm an toàn vận hành.
Vai trò của hệ thống làm kín trong quá trình làm việc
Ngăn rò rỉ môi chất dễ bay hơi
Do Bơm khí dầu mỏ hóa lỏng YAB15-5A thường vận chuyển khí dầu mỏ hóa lỏng, amoni lỏng, metanol, etylen oxit và butadien, hệ thống làm kín giữ vai trò rất quan trọng. Vòng đệm và phớt làm kín giúp ngăn môi chất thoát ra ngoài tại các vị trí như trục bơm, thân bơm và mặt tiếp xúc.
Khả năng làm kín mạnh mẽ giúp bơm làm việc an toàn hơn, đặc biệt trong các môi trường có yêu cầu cao như trạm gas, nhà máy hóa chất, dầu khí và lọc hóa dầu.
Duy trì áp suất ổn định bên trong buồng bơm
Hệ thống làm kín tốt giúp áp suất trong buồng bơm không bị thất thoát. Nhờ đó, Bơm khí dầu mỏ hóa lỏng YAB15-5A có thể duy trì áp suất làm việc 2.0MPa và chênh lệch áp suất 0.4MPa ổn định hơn.
Nếu khả năng làm kín suy giảm, bơm có thể bị mất áp, giảm lưu lượng và tăng nguy cơ rò rỉ môi chất. Vì vậy, hệ thống làm kín là yếu tố trực tiếp bảo đảm hiệu quả làm việc của YAB15-5A.
Vai trò của động cơ 4KW trong nguyên lý làm việc
Cung cấp lực quay cho trục bơm
Động cơ YB112M-4 công suất 4KW là bộ phận tạo lực truyền động cho toàn bộ cụm bơm. Khi động cơ hoạt động, trục bơm quay và kéo theo rotor cùng cánh trượt làm việc.
Công suất 4KW phù hợp với lưu lượng 15m³/h và tốc độ quay 780 r.Pm, giúp bơm vận hành ổn định mà không bị quá tải khi sử dụng đúng thông số kỹ thuật.
Giúp quá trình hút – đẩy diễn ra đều
Khi động cơ truyền lực ổn định, rotor quay đều, cánh trượt làm việc đúng chu trình và môi chất được vận chuyển liên tục. Điều này giúp Bơm khí dầu mỏ hóa lỏng YAB15-5A hạn chế rung, giảm tiếng ồn và giữ lưu lượng ổn định trong quá trình vận hành.
Vì sao nguyên lý làm việc của YAB15-5A phù hợp với chất lỏng dễ bay hơi?
Hút và đẩy trong buồng bơm kín
Toàn bộ quá trình hút, giữ và đẩy môi chất của Bơm khí dầu mỏ hóa lỏng YAB15-5A diễn ra trong buồng bơm kín. Điều này giúp hạn chế môi chất tiếp xúc với môi trường bên ngoài, giảm thất thoát và tăng độ an toàn.
Đây là lý do bơm phù hợp với khí dầu mỏ hóa lỏng, amoni lỏng, metanol, propylen oxit, etylen oxit và các chất dễ bay hơi khác.
Kiểm soát tốt áp suất và lưu lượng
Nguyên lý cánh trượt giúp bơm tạo dòng chảy đều, giảm dao động áp suất và hạn chế sốc áp trong đường ống. Với lưu lượng 15m³/h, Bơm khí dầu mỏ hóa lỏng YAB15-5A có thể đáp ứng nhu cầu vận chuyển môi chất trong các hệ thống cần độ ổn định cao.
Nguyên lý làm việc của dòng Bơm khí dầu mỏ hóa lỏng YAB15-5A dựa trên cơ chế cánh trượt tạo sự thay đổi thể tích trong buồng bơm. Khi rotor quay, cánh trượt tạo vùng áp suất thấp để hút môi chất vào, sau đó đưa môi chất qua buồng bơm và đẩy ra ngoài bằng lực tăng áp tại cửa xả.
Với động cơ 4KW, tốc độ quay 780 r.Pm, lưu lượng 15m³/h, chênh lệch áp suất 0.4MPa và áp suất làm việc 2.0MPa, Bơm khí dầu mỏ hóa lỏng YAB15-5A có khả năng vận chuyển ổn định các chất lỏng dễ bay hơi. Nhờ cơ chế làm việc kín, cánh trượt bền bỉ và khả năng làm kín mạnh mẽ, thiết bị phù hợp cho các hệ thống khí đốt, dầu khí, hóa chất, dược phẩm, luyện kim và lọc hóa dầu.
