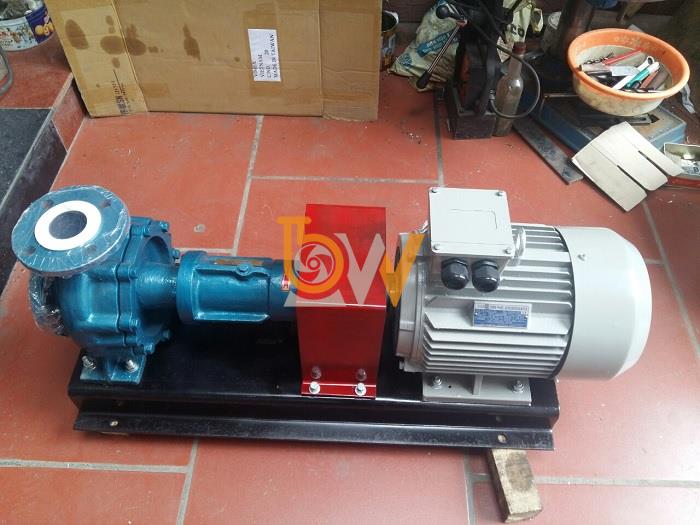

Bơm ly tâm dầu nhiệt độ cao RY65-40-250A cột áp 51 m, công suất 7.5 kW, lưu lượng 20 m3/h

Trục bơm chế tạo bằng hợp kim cường độ cao của Bơm dầu truyền nhiệt RY65-40-250A

Trục bơm là bộ phận chịu tải cơ học quan trọng của Bơm dầu truyền nhiệt RY65-40-250A, có nhiệm vụ truyền mô-men từ động cơ đến bánh công tác và duy trì chuyển động quay ổn định trong quá trình vận hành. Tuy nhiên, tài liệu kỹ thuật hiện có chỉ xác nhận cấu tạo có trục bơm trong cụm rôto, chưa nêu rõ vật liệu chế tạo trục là “hợp kim cường độ cao”. Vì vậy, không nên khẳng định chi tiết vật liệu này nếu chưa có xác nhận trực tiếp từ nhà sản xuất.

Vai trò chịu tải của trục bơm

Ở RY65-40-250A, trục bơm liên kết trực tiếp với bánh công tác và nhận mô-men từ động cơ thông qua khớp nối mềm.

Khi bơm hoạt động ở tốc độ 2.900 vòng/phút, trục phải duy trì độ ổn định cao để bánh công tác quay đúng tâm và tạo ra điểm làm việc 20 m³/h, cột áp 51 m, với công suất động cơ 7,5 kW.

Vì vậy, độ bền và độ chính xác cơ khí của trục có ảnh hưởng trực tiếp đến toàn bộ cụm rôto.

Trục bơm phối hợp với hai bộ vòng bi

Trục được đỡ và định vị bởi hai bộ vòng bi nằm trong thân ổ trục.

Hệ thống này giúp hạn chế độ đảo của trục trong quá trình quay, đồng thời giữ vị trí tương đối chính xác giữa bánh công tác và thân bơm.

Nếu trục bị lệch, cong hoặc làm việc không đồng tâm, bơm có thể xuất hiện rung, nóng ổ bi và tăng ma sát.

Độ đồng tâm quyết định khả năng làm việc của trục

Bơm và động cơ được lắp đồng tâm trên cùng một bệ máy và kết nối bằng khớp nối mềm.

Theo yêu cầu lắp đặt của dòng RY, sai lệch đo tại vành ngoài khớp nối không được vượt quá 0,1 mm. Việc căn chỉnh chính xác giúp trục bơm chịu tải đều hơn và hạn chế rung động khi vận hành ở tốc độ cao.

Đây là yếu tố đặc biệt quan trọng để duy trì tuổi thọ của trục và vòng bi.

Trục phải thích nghi với điều kiện nhiệt độ cao

RY65-40-250A thuộc dòng bơm dùng cho dầu truyền nhiệt có nhiệt độ làm việc không vượt quá 350°C.

Mặc dù trục không tiếp xúc hoàn toàn với môi chất theo cùng cách như thân bơm hay bánh công tác, nó vẫn chịu ảnh hưởng của nhiệt truyền qua các chi tiết liên kết.

Do đó, bơm phải được gia nhiệt từ từ trước khi vận hành với dầu nóng. Chênh lệch giữa nhiệt độ dầu tại cửa hút và thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ. Điều này giúp hạn chế ứng suất và biến dạng do nhiệt tác động lên cụm trục.

Trục ảnh hưởng trực tiếp đến độ ổn định của bánh công tác

Bánh công tác được cố định trên trục bằng đai ốc hãm.

Khi trục quay ổn định, bánh công tác duy trì đúng vị trí và tạo dòng dầu theo thiết kế. Ngược lại, nếu trục bị rung hoặc lệch tâm, bánh công tác có thể làm việc không ổn định, kéo theo giảm lưu lượng, giảm cột áp hoặc tăng rung toàn bộ cụm bơm.

Vì vậy, tình trạng của trục cần được kiểm tra khi xuất hiện rung động hoặc tiếng ồn bất thường.

Về vật liệu hợp kim cường độ cao của trục

Tài liệu hiện có của Bơm dầu truyền nhiệt RY65-40-250A không công bố cấp vật liệu cụ thể của trục bơm, cũng không xác nhận trục được chế tạo từ loại hợp kim cường độ cao nào.

Do đó, nếu sử dụng nội dung kỹ thuật chính xác, nên mô tả trục là bộ phận chịu tải và truyền mô-men quan trọng thay vì khẳng định vật liệu hợp kim khi chưa có catalogue vật liệu hoặc chứng chỉ của nhà sản xuất.

Nếu nhà cung cấp xác nhận trục sử dụng một loại thép hợp kim cụ thể, khi đó mới có thể đánh giá sâu hơn về độ bền kéo, khả năng chịu xoắn, chịu nhiệt và tuổi thọ cơ học.

Trục bơm của Bơm dầu truyền nhiệt RY65-40-250A giữ vai trò trung tâm trong quá trình truyền mô-men từ động cơ đến bánh công tác và duy trì sự ổn định của cụm rôto ở tốc độ 2.900 vòng/phút.

Độ chính xác, khả năng chịu tải, sự hỗ trợ của hai ổ bi và việc căn chỉnh đồng tâm là những yếu tố trực tiếp quyết định độ bền của trục. Tuy nhiên, tài liệu hiện có chưa xác nhận trục RY65-40-250A được chế tạo bằng hợp kim cường độ cao, vì vậy thông tin về vật liệu cần được kiểm tra thêm với nhà sản xuất trước khi sử dụng như một thông số kỹ thuật chính thức.

Sử dụng Bơm dầu truyền nhiệt RY65-40-250A trong dây chuyền ép nhựa

Sử dụng Bơm dầu truyền nhiệt RY65-40-250A trong dây chuyền ép nhựa chủ yếu nhằm tuần hoàn dầu tải nhiệt giữa nguồn gia nhiệt và các bộ phận cần kiểm soát nhiệt độ. Với lưu lượng 20 m³/h, cột áp 51 m, tốc độ quay 2.900 vòng/phút và công suất 7,5 kW, model này phù hợp với các hệ thống ép nhựa có yêu cầu làm việc tương ứng.

Tuần hoàn dầu nóng đến khuôn ép

Trong dây chuyền ép nhựa, khuôn và các bộ phận công nghệ thường cần duy trì nhiệt độ ổn định. Bơm dầu truyền nhiệt RY65-40-250A có nhiệm vụ đưa dầu nóng từ nguồn gia nhiệt đến khuôn hoặc bộ trao đổi nhiệt, sau đó đưa dầu hồi về để tiếp tục chu trình.

Dòng dầu tuần hoàn liên tục giúp quá trình cấp nhiệt diễn ra đều hơn và hạn chế biến động nhiệt độ trong quá trình sản xuất.

Hỗ trợ ổn định nhiệt độ khuôn

Nhiệt độ khuôn ảnh hưởng trực tiếp đến khả năng tạo hình của sản phẩm nhựa. Khi lưu lượng dầu truyền nhiệt được duy trì ổn định, nhiệt lượng có thể được phân phối đều hơn đến khu vực cần gia nhiệt.

Vì vậy, RY65-40-250A đóng vai trò quan trọng trong việc hỗ trợ dây chuyền duy trì điều kiện nhiệt ổn định.

Tạo cột áp cho hệ thống đường ống

Hệ thống dầu tải nhiệt trong dây chuyền ép nhựa có thể gồm nhiều đoạn ống, van, co cút và thiết bị trao đổi nhiệt.

Với cột áp 51 m, Bơm dầu truyền nhiệt RY65-40-250A có khả năng tạo áp lực để dầu vượt qua trở lực của hệ thống khi điểm làm việc thực tế phù hợp.

Phù hợp với môi chất dầu truyền nhiệt nhiệt độ cao

Dòng bơm RY được thiết kế để vận chuyển chất lỏng nhiệt độ cao, tính ăn mòn yếu và không chứa hạt rắn. Đây là đặc điểm phù hợp với các dây chuyền ép nhựa sử dụng dầu tải nhiệt làm môi chất gia nhiệt gián tiếp.

Bơm cần được mồi đầy môi chất và gia nhiệt sơ bộ đúng quy trình trước khi vận hành với dầu nóng.

Vai trò của RY65-40-250A trong dây chuyền ép nhựa

Vai trò chính của Bơm dầu truyền nhiệt RY65-40-250A trong dây chuyền ép nhựa là duy trì dòng dầu nóng liên tục, bảo đảm quá trình truyền nhiệt giữa nguồn gia nhiệt và khuôn ép không bị gián đoạn.

Bơm không trực tiếp tạo nhiệt nhưng quyết định khả năng đưa nhiệt đến thiết bị sử dụng một cách ổn định.

Sử dụng Bơm dầu truyền nhiệt RY65-40-250A trong dây chuyền ép nhựa giúp duy trì tuần hoàn dầu nóng, hỗ trợ ổn định nhiệt độ khuôn và bảo đảm quá trình cấp nhiệt liên tục.

Với thông số 20 m³/h, cột áp 51 m, tốc độ 2.900 vòng/phút và công suất 7,5 kW, RY65-40-250A phù hợp với các dây chuyền ép nhựa có hệ thống dầu tải nhiệt và điểm làm việc tương ứng.
