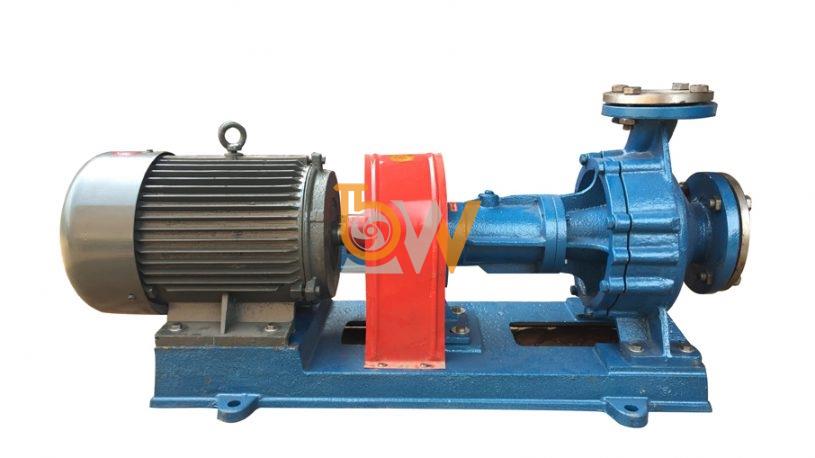

Bơm ly tâm dầu truyền nhiệt RY40-25-160 tốc độ 2.900 vòng/phút, cột áp 28 m, công suất 2.2 kW, lưu lượng 10 m3/h

Giải pháp tuần hoàn dầu nóng cho ngành chế biến gỗ bằng bơm dầu truyền nhiệt RY40-25-160

Trong ngành chế biến gỗ, nhiều công đoạn cần nguồn nhiệt được cung cấp liên tục và ổn định, đặc biệt tại các hệ thống máy ép nóng, thiết bị sấy, gia nhiệt keo hoặc các cụm trao đổi nhiệt sử dụng dầu tải nhiệt. Trong những hệ thống này, bơm dầu truyền nhiệt RY40-25-160 đảm nhiệm nhiệm vụ tạo dòng tuần hoàn giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với các vòng dầu nóng có yêu cầu thủy lực tương ứng trong nhà máy chế biến gỗ.

1. Vai trò của RY40-25-160 trong hệ thống dầu nóng ngành gỗ

RY40-25-160 không trực tiếp tạo ra nhiệt. Nhiệm vụ chính của bơm là vận chuyển dầu truyền nhiệt đã được gia nhiệt đến thiết bị sản xuất và đưa dầu sau khi trao đổi nhiệt trở lại nguồn gia nhiệt.

Một vòng tuần hoàn cơ bản có thể hình dung:

Bơm RY40-25-160 → thiết bị gia nhiệt dầu → thiết bị chế biến gỗ cần nhiệt → đường hồi → bơm

Quá trình diễn ra liên tục giúp dầu tải nhiệt luôn chuyển động trong hệ thống và duy trì khả năng vận chuyển nhiệt đến khu vực sản xuất.

2. Ứng dụng cho hệ thống máy ép nóng

Máy ép nóng được sử dụng trong nhiều công đoạn sản xuất ván và sản phẩm gỗ công nghiệp. Các tấm ép cần được cung cấp nhiệt để hỗ trợ quá trình ép và liên kết vật liệu.

Dầu truyền nhiệt có thể được đưa qua các đường dẫn nhiệt trong thiết bị ép. RY40-25-160 làm nhiệm vụ duy trì lượng dầu nóng liên tục đi qua khu vực này.

Duy trì nhiệt cho bề mặt ép

Khi dầu nóng liên tục được đưa đến thiết bị, lượng dầu đã mất nhiệt được nhanh chóng đưa về nguồn gia nhiệt.

Nhờ vậy, hệ thống hạn chế tình trạng dầu nóng đứng yên quá lâu hoặc lưu lượng thay đổi lớn, góp phần duy trì điều kiện nhiệt ổn định hơn trong quá trình ép.

3. Hỗ trợ hệ thống sấy gỗ

Trong hệ thống sấy sử dụng dầu truyền nhiệt, dầu nóng có thể được đưa đến bộ trao đổi nhiệt để làm nóng không khí phục vụ quá trình sấy.

RY40-25-160 duy trì dòng dầu qua bộ trao đổi nhiệt rồi đưa dầu quay trở lại thiết bị gia nhiệt.

Chu trình có thể mô tả:

Nguồn nhiệt → dầu nóng → bộ trao đổi nhiệt → dầu hồi → nguồn nhiệt

Dòng dầu ổn định giúp bộ trao đổi nhiệt liên tục nhận được nguồn nhiệt cần thiết, từ đó hỗ trợ duy trì nhiệt cho quá trình sấy.

4. Lưu lượng 10 m³/h giúp duy trì lượng dầu tuần hoàn

RY40-25-160 có lưu lượng thiết kế 10 m³/h.

Trong hệ thống chế biến gỗ có quy mô phù hợp, lưu lượng này giúp duy trì lượng dầu đi qua nguồn gia nhiệt và thiết bị tiêu thụ nhiệt liên tục.

Lưu lượng đủ đặc biệt quan trọng khi dầu phải phân phối nhiệt đến máy ép hoặc bộ trao đổi nhiệt trong thời gian dài.

Nếu lưu lượng quá thấp, tốc độ vận chuyển nhiệt cũng có thể bị ảnh hưởng.

5. Cột áp 28 m giúp dầu vượt qua trở lực hệ thống

Một vòng dầu nóng trong nhà máy chế biến gỗ có thể bao gồm đường ống, van, co, thiết bị gia nhiệt và các kênh dẫn dầu trong thiết bị sử dụng nhiệt.

Tất cả đều tạo ra trở lực.

RY40-25-160 có cột áp 28 m, giúp dầu tiếp tục lưu thông khi tổng tổn thất của hệ thống phù hợp với khả năng của bơm.

Do đó, điểm làm việc 10 m³/h – 28 m cần được đối chiếu với tổng trở lực thực tế trước khi lựa chọn thiết bị.

6. Duy trì nhiệt đều hơn cho quá trình ép và sấy

Trong sản xuất gỗ, sự ổn định của nhiệt có ảnh hưởng đáng kể đến quá trình công nghệ.

RY40-25-160 hỗ trợ vấn đề này bằng cách duy trì tốc độ tuần hoàn của môi chất mang nhiệt.

Có thể hiểu theo chuỗi:

Dòng dầu ổn định → lượng nhiệt vận chuyển ổn định hơn → thiết bị nhận nhiệt đều hơn → quá trình gia nhiệt ổn định hơn

Bản thân bơm không điều khiển chính xác nhiệt độ, nhưng dòng tuần hoàn ổn định tạo điều kiện cho hệ thống điều khiển nhiệt hoạt động hiệu quả.

7. Tản nhiệt tự nhiên phù hợp với môi trường dầu nóng

RY40-25-160 sử dụng kết cấu tản nhiệt tự nhiên, là một ưu điểm đáng chú ý khi làm việc liên tục với dầu truyền nhiệt.

Phần thân bơm tiếp xúc với dầu nóng được bố trí cách cụm ổ trục thông qua kết cấu trung gian.

Có thể hình dung:

Thân bơm nóng → gối đỡ → thân ổ trục → khớp nối → động cơ

Khoảng cách này tạo điều kiện để một phần nhiệt được phân tán ra môi trường trước khi truyền đến ổ bi.

8. Không cần hệ thống nước làm mát truyền thống

Thiết kế tản nhiệt tự nhiên giúp RY40-25-160 giảm sự phụ thuộc vào một mạch nước làm mát riêng cho cụm bơm.

Đây là lợi thế khi bố trí thiết bị trong nhà máy chế biến gỗ vì hệ thống có thể giảm thêm đường nước, van và phụ kiện làm mát quanh bơm.

Kết cấu đơn giản hơn cũng đồng nghĩa với ít thiết bị phụ trợ phải theo dõi và bảo dưỡng.

9. Hai ổ bi hỗ trợ bơm vận hành liên tục

Trục RY40-25-160 quay với tốc độ 2.900 vòng/phút và được đỡ bằng hai ổ bi.

Hai điểm đỡ giúp giữ trục và bánh công tác ổn định trong quá trình hoạt động.

Đối với hệ thống ép hoặc sấy phải chạy nhiều giờ, độ ổn định này có ý nghĩa quan trọng vì rung động kéo dài có thể ảnh hưởng tới ổ bi, bộ làm kín và khớp nối.

10. Hệ thống làm kín giúp kiểm soát dầu nóng

RY40-25-160 sử dụng bộ chèn kết hợp với phớt dầu chịu nhiệt tại khu vực trục.

Bộ phận này giúp hạn chế dầu nóng đi dọc theo trục ra phía ngoài hoặc tiến về cụm ổ bi.

Trong nhà máy chế biến gỗ, kiểm soát rò rỉ dầu truyền nhiệt đặc biệt quan trọng do khu vực sản xuất thường có gỗ, bụi gỗ và các vật liệu dễ bị ảnh hưởng khi tiếp xúc với dầu nóng.

Vì vậy, tình trạng của bộ làm kín cần được kiểm tra thường xuyên trong quá trình vận hành.

11. Hỗ trợ giảm gián đoạn nhiệt của dây chuyền

Máy ép nóng hoặc hệ thống sấy phụ thuộc vào nguồn nhiệt liên tục.

Nếu bơm tuần hoàn dừng, dầu nóng không được vận chuyển đúng yêu cầu và khả năng cấp nhiệt cho thiết bị sẽ giảm.

RY40-25-160 có kết cấu hướng tới vận hành liên tục với dầu nóng, giúp duy trì vòng tuần hoàn trong những ca sản xuất kéo dài khi bơm được lắp đặt, bôi trơn và vận hành đúng điều kiện.

12. Phù hợp với hệ thống gia nhiệt tập trung

Trong một số dây chuyền chế biến gỗ, nguồn gia nhiệt dầu có thể cấp nhiệt cho nhiều thiết bị thông qua mạng đường ống.

RY40-25-160 có thể đóng vai trò bơm tuần hoàn của vòng dầu khi tổng nhu cầu hệ thống nằm trong khả năng khoảng 10 m³/h và 28 m.

Dầu được bơm từ nguồn nhiệt đến khu vực sử dụng rồi quay trở về, tạo thành một vòng kín.

Giải pháp này giúp tách thiết bị tạo nhiệt khỏi thiết bị sản xuất và vận chuyển nhiệt bằng chính dầu tải nhiệt.

13. Động cơ 2,2 kW phù hợp với cấu hình của model

RY40-25-160 sử dụng động cơ 2,2 kW để tạo điểm làm việc thiết kế của bơm.

Khi nhu cầu hệ thống thực tế gần 10 m³/h – 28 m, cấu hình này giúp nhà máy sử dụng một cụm bơm phù hợp thay vì lựa chọn thiết bị lớn hơn quá nhiều so với yêu cầu.

Điều này có lợi cho cả kích thước lắp đặt và chi phí vận hành.

14. Lựa chọn đúng RY40-25-160 cho dây chuyền chế biến gỗ

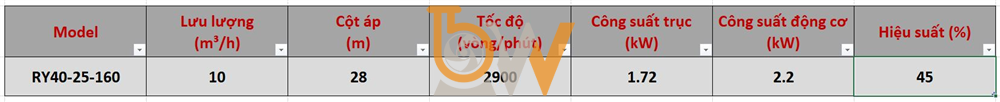

RY40-25-160 phù hợp nhất khi vòng dầu nóng có yêu cầu gần với các thông số:

• Lưu lượng: 10 m³/h
• Cột áp: 28 m
• Công suất động cơ: 2,2 kW
• Tốc độ: 2.900 vòng/phút
• Cửa hút: DN40
• Cửa xả: DN25

Không nên chỉ lựa chọn bơm theo công suất động cơ. Cần đặc biệt xác định lưu lượng dầu cần thiết và tổng trở lực của toàn bộ vòng tuần hoàn.

Nếu hệ thống máy ép hoặc hệ thống sấy yêu cầu lưu lượng lớn hơn đáng kể, cần lựa chọn model RY có thông số phù hợp hơn.

Giải pháp tuần hoàn dầu nóng cho ngành chế biến gỗ bằng bơm dầu truyền nhiệt RY40-25-160 tập trung vào việc duy trì dòng môi chất mang nhiệt liên tục giữa nguồn gia nhiệt và các thiết bị như máy ép nóng, bộ trao đổi nhiệt hoặc hệ thống sấy.

Với lưu lượng 10 m³/h, cột áp 28 m, động cơ 2,2 kW và tốc độ 2.900 vòng/phút, RY40-25-160 phù hợp với những vòng dầu có yêu cầu thủy lực tương ứng. Khả năng tản nhiệt tự nhiên, cụm trục hai ổ bi và hệ thống làm kín dành cho dầu nóng giúp bơm thích hợp với yêu cầu vận hành kéo dài trong dây chuyền chế biến gỗ.

Khi được lựa chọn đúng điểm làm việc, RY40-25-160 giúp duy trì dòng dầu nóng ổn định, hỗ trợ cung cấp nhiệt liên tục cho quá trình ép và sấy, đồng thời giảm sự phụ thuộc vào các thiết bị làm mát phụ trợ của cụm bơm.

Bơm dầu truyền nhiệt RY40-25-160 – giải pháp an toàn chống rò rỉ dầu nóng

Trong hệ thống gia nhiệt, rò rỉ dầu nóng tại vị trí trục bơm là vấn đề cần được kiểm soát chặt chẽ. Bơm dầu truyền nhiệt RY40-25-160 sử dụng bộ chèn làm kín kết hợp với phớt dầu bằng cao su chịu nhiệt, tạo thành cụm làm kín phù hợp với môi trường dầu truyền nhiệt nhiệt độ cao.

Giải pháp của RY40-25-160 không có nghĩa loại bỏ tuyệt đối mọi khả năng rò rỉ, mà tập trung vào việc kiểm soát dầu tại khu vực trục, hạn chế thất thoát dầu nóng và giảm nguy cơ dầu lan sang cụm ổ trục.

Bộ chèn là lớp làm kín chính quanh trục

Trục bơm phải quay liên tục để truyền chuyển động tới bánh công tác, vì vậy vị trí trục đi xuyên qua thân bơm là khu vực dễ phát sinh rò dầu.

RY40-25-160 sử dụng bộ chèn bố trí quanh trục để tạo vùng cản giữa buồng chứa dầu nóng và phía ngoài bơm. Khi được lắp và điều chỉnh phù hợp, bộ chèn ôm quanh bề mặt trục, hạn chế dầu truyền nhiệt đi theo khe hở dọc trục ra ngoài.

Đây là thành phần quan trọng đầu tiên trong kết cấu kiểm soát rò rỉ của bơm.

Phớt dầu cao su chịu nhiệt hỗ trợ ngăn dầu

Phía sau bộ chèn, RY40-25-160 còn sử dụng phớt dầu bằng cao su chịu nhiệt.

Vật liệu chịu nhiệt giúp phớt duy trì độ đàn hồi tốt hơn khi làm việc trong môi trường có nhiệt độ cao. Mép phớt ôm quanh trục, tạo thêm một vị trí kiểm soát dầu trước khi dầu có thể tiếp cận khu vực ổ bi.

Có thể hình dung kết cấu làm kín theo hướng:

Buồng dầu nóng → Bộ chèn → Phớt dầu chịu nhiệt → Cụm ổ trục

Việc kết hợp hai thành phần giúp RY40-25-160 không phụ thuộc hoàn toàn vào một chi tiết làm kín duy nhất.

Trục ổn định giúp cụm làm kín hoạt động hiệu quả

Khả năng chống rò rỉ không chỉ phụ thuộc vào phớt và bộ chèn mà còn liên quan trực tiếp đến độ ổn định của trục.

RY40-25-160 sử dụng hai ổ bi đỡ trục. Khi trục quay ổn định và hạn chế độ đảo, bề mặt tiếp xúc giữa trục với bộ chèn và phớt cũng ổn định hơn.

Ngược lại, nếu trục rung hoặc lệch tâm quá lớn, mép phớt và vật liệu chèn có thể bị mài mòn không đều, làm khả năng kiểm soát dầu giảm nhanh hơn. Vì vậy, kết cấu đỡ trục là yếu tố hỗ trợ trực tiếp cho hệ thống làm kín.

Tản nhiệt tự nhiên hỗ trợ bảo vệ khu vực làm kín

RY40-25-160 thuộc dòng bơm chuyên vận chuyển dầu truyền nhiệt nhiệt độ cao. Một đặc điểm đáng chú ý là bơm sử dụng cơ chế tản nhiệt tự nhiên, không cần hệ thống nước làm mát riêng.

Nhiệt từ đầu bơm được truyền và giải phóng một phần ra môi trường, giúp hạn chế nhiệt tích tụ quá mức về phía ổ trục và các chi tiết phía sau.

Điều này có ý nghĩa đối với cụm làm kín vì nhiệt độ cao kéo dài có thể làm vật liệu phớt nhanh lão hóa hơn. Tuy nhiên, cơ chế tản nhiệt này không làm nguội dầu trong hệ thống mà chủ yếu hỗ trợ kiểm soát nhiệt trong kết cấu bơm.

Không nên hiểu là bơm hoàn toàn không rò rỉ

RY40-25-160 sử dụng bộ chèn kết hợp phớt dầu, vì vậy không nên mô tả thiết bị là “kín tuyệt đối” hay “không bao giờ rò dầu”.

Trong giai đoạn đầu vận hành, cụm chèn có thể xuất hiện lượng rò nhỏ và mức này có thể giảm sau khi các bề mặt làm việc ổn định. Điều quan trọng là kiểm soát tình trạng rò rỉ trong giới hạn phù hợp và phát hiện sớm khi lượng dầu thoát ra tăng bất thường.

Do đó, ưu điểm của RY40-25-160 nằm ở kết cấu kiểm soát rò rỉ phù hợp với dầu nóng, chứ không phải khả năng loại bỏ hoàn toàn hiện tượng rò rỉ trong mọi điều kiện.

Bơm dầu truyền nhiệt RY40-25-160 là giải pháp hỗ trợ an toàn chống rò rỉ dầu nóng nhờ kết cấu làm kín gồm bộ chèn kết hợp với phớt dầu cao su chịu nhiệt. Bộ chèn hạn chế dầu tại vùng trục, phớt chịu nhiệt tạo thêm lớp kiểm soát phía sau, trong khi hai ổ bi giúp duy trì độ ổn định của trục.

Sự phối hợp giữa làm kín, ổn định trục và tản nhiệt tự nhiên giúp giảm nguy cơ dầu nóng thoát ra ngoài và hạn chế dầu ảnh hưởng tới cụm ổ trục. Đây là những đặc điểm quan trọng giúp RY40-25-160 đáp ứng yêu cầu vận chuyển dầu truyền nhiệt trong các hệ thống gia nhiệt công nghiệp.
