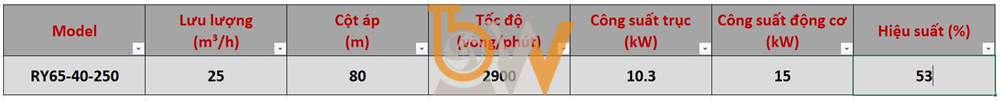

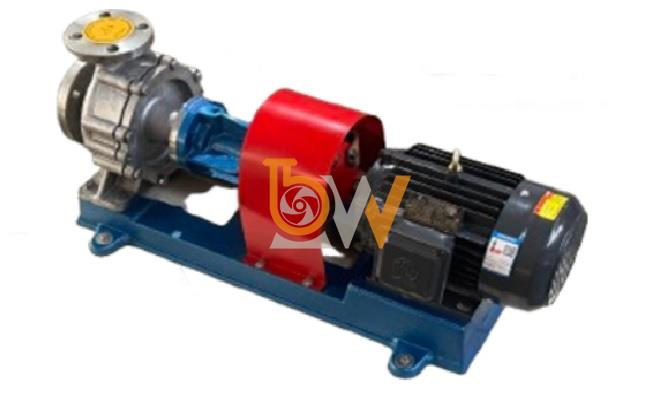

Bơm dầu truyền nhiệt RY65-40-250 vận hành theo nguyên lý ly tâm, có nhiệm vụ duy trì dòng dầu tải nhiệt tuần hoàn liên tục trong hệ thống gia nhiệt. Với thông số lưu lượng 25 m³/h, cột áp 80 m, tốc độ 2.900 vòng/phút và động cơ 15 kW, bơm phù hợp với các hệ thống cần đưa dầu nóng đi qua đường ống và thiết bị có trở lực tương đối lớn.
Quá trình tuần hoàn bắt đầu khi dầu từ đường hồi của hệ thống đi vào cửa hút của bơm.
Cửa hút của RY65-40-250 có đường kính danh nghĩa 65 mm và được bố trí theo hướng trục. Nhờ đó, dầu được dẫn trực tiếp về khu vực tâm bánh công tác.
Trước khi khởi động, thân bơm phải được mồi đầy môi chất và loại bỏ không khí để bảo đảm dòng dầu vào bánh công tác liên tục.
Động cơ truyền mô-men qua khớp nối mềm tới trục bơm. Trục làm bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút.
Khi bánh công tác quay, dầu tại vùng tâm được cuốn theo chuyển động và đẩy ra phía ngoài. Trong quá trình này, dầu nhận năng lượng từ bánh công tác, làm vận tốc dòng chảy tăng lên.
Đây là giai đoạn quan trọng nhất trong nguyên lý vận hành tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY65-40-250.
Sau khi rời mép ngoài bánh công tác, dầu đi vào khoang thân bơm.
Tại đây, một phần động năng của dòng dầu được chuyển thành áp năng. Nhờ đó, dầu có đủ áp suất để đi qua đường ống, van và các thiết bị trao đổi nhiệt trong hệ thống.
Với RY65-40-250, cột áp làm việc là 80 m, giúp bơm đáp ứng các vòng tuần hoàn có tổng trở lực tương đối cao.
Sau khi được tăng áp, dầu được dẫn tới cửa xả DN40 theo hướng tâm và thẳng đứng.
Từ cửa xả, dầu tiếp tục đi vào đường ống của hệ thống gia nhiệt để tới các thiết bị sử dụng nhiệt.
Chu trình dòng chảy cơ bản có thể hiểu như sau:
Đường hồi → cửa hút → tâm bánh công tác → thân bơm → cửa xả → thiết bị gia nhiệt/tiêu thụ nhiệt → đường hồi.
Khi bơm vận hành ổn định, bánh công tác liên tục đưa dầu từ tâm ra phía ngoài.
Phần dầu mới từ đường hút sẽ liên tục đi vào thay thế, tạo thành dòng chảy tuần hoàn không ngừng trong toàn hệ thống.
Nhờ nguyên lý này, Bơm dầu truyền nhiệt RY65-40-250 có thể duy trì lưu lượng khoảng 25 m³/h tại điểm làm việc đã xác định.
Dầu tải nhiệt không chỉ được bơm di chuyển mà còn đóng vai trò mang nhiệt.
Dầu nhận nhiệt tại nguồn gia nhiệt, sau đó được RY65-40-250 đưa tới các thiết bị sử dụng nhiệt. Sau khi trao đổi nhiệt, dầu quay trở lại hệ thống và tiếp tục được bơm tuần hoàn.
Như vậy, bơm là bộ phận tạo động lực cho toàn bộ chu trình truyền nhiệt bằng dầu.
Khi làm việc với dầu nóng, RY65-40-250 cần được gia nhiệt sơ bộ trước khi khởi động chính thức.
Theo hướng dẫn của dòng RY, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không được vượt quá 40°C, đồng thời tốc độ tăng nhiệt không vượt quá 50°C/giờ.
Gia nhiệt từ từ giúp thân bơm, trục, ổ bi và bộ làm kín thích nghi dần với nhiệt độ môi chất.
Điều này đặc biệt quan trọng trong hệ thống dầu tải nhiệt, nơi nhiệt độ làm việc có thể lên tới 350°C.
Khi nhiệt độ được nâng đúng quy trình, dòng tuần hoàn ổn định hơn và nguy cơ phát sinh sai lệch cơ khí do giãn nở nhiệt được hạn chế.
Trước khi khởi động, van hút phải được mở hoàn toàn và van xả được đóng.
Sau khi bơm đạt tốc độ ổn định và áp suất xả hình thành, van xả được mở từ từ để đưa dầu vào hệ thống.
Không được để bơm chạy với van xả đóng quá 3 phút.
Trong quá trình vận hành, không nên dùng van hút để điều chỉnh lưu lượng.
Việc thu hẹp đường hút có thể làm điều kiện cấp dầu vào tâm bánh công tác xấu đi, gây xâm thực hoặc khiến dòng tuần hoàn không ổn định.
Lưu lượng nên được điều chỉnh ở phía van xả để bảo đảm bơm luôn được cấp đủ dầu.
Theo hướng dẫn của dòng RY, bơm không nên vận hành ở lưu lượng thấp hơn 30% lưu lượng thiết kế trong thời gian dài.
Đối với RY65-40-250, việc duy trì đủ dòng dầu qua thân bơm giúp điều kiện thủy lực bên trong ổn định hơn.
Nếu hệ thống thường xuyên cần lưu lượng thấp, nên xem xét bố trí đường hồi hoặc bypass ở cửa xả để duy trì lượng dầu tối thiểu qua bơm.
Nguyên lý vận hành tuần hoàn dầu tải nhiệt của Bơm dầu truyền nhiệt RY65-40-250 dựa trên quá trình dầu đi vào cửa hút, được bánh công tác quay ở 2.900 vòng/phút truyền năng lượng, tăng áp trong thân bơm rồi đi ra cửa xả để tiếp tục lưu thông trong hệ thống.
Với lưu lượng 25 m³/h, cột áp 80 m và động cơ 15 kW, RY65-40-250 có khả năng duy trì dòng dầu tải nhiệt ổn định khi được mồi đầy, gia nhiệt đúng quy trình và vận hành trong dải lưu lượng phù hợp. Chính dòng tuần hoàn liên tục này là cơ sở để dầu vận chuyển nhiệt hiệu quả giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.

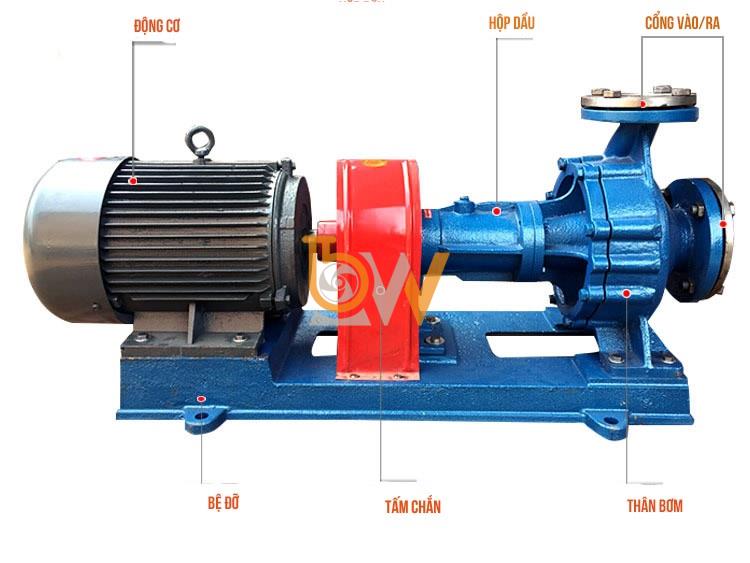

Bơm dầu truyền nhiệt RY65-40-250 có kết cấu thuận tiện cho việc tháo cụm rôto, nắp bơm và thân ổ trục ra khỏi thân bơm khi bảo dưỡng. Cách bố trí này mang đặc điểm của phương án tháo lắp dạng rút lưng, giúp việc kiểm tra các chi tiết bên trong trở nên thuận tiện hơn mà không phải tháo rời toàn bộ cụm bơm theo từng chi tiết ngay tại vị trí lắp đặt.
Theo trình tự tháo của dòng RY, sau khi tháo động cơ và khớp nối, kỹ thuật viên có thể tháo các bu lông liên kết giữa nắp bơm với thân bơm và giá đỡ, sau đó rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm.
Đây là ưu điểm đáng chú ý của Bơm dầu truyền nhiệt RY65-40-250, bởi các bộ phận quan trọng như trục, bánh công tác, ổ bi và cụm làm kín có thể được tiếp cận thuận lợi hơn để kiểm tra.
Sau khi cụm phía sau được rút ra, bánh công tác có thể được tháo bằng cách tháo đai ốc hãm bánh công tác.
Nhờ vậy, kỹ thuật viên dễ kiểm tra tình trạng tắc nghẽn, mài mòn hoặc hư hỏng của bánh công tác. Đây là lợi thế quan trọng khi bơm xuất hiện tình trạng giảm lưu lượng hoặc cột áp.
Kết cấu tháo lắp của RY65-40-250 cũng cho phép lấy vòng chặn và bộ chèn làm kín ra khỏi buồng làm kín trên nắp bơm.
Việc tiếp cận thuận tiện cụm packing và phớt dầu giúp quá trình kiểm tra rò rỉ, thay thế chi tiết làm kín hoặc bảo dưỡng khu vực trục được thực hiện nhanh gọn hơn.
Sau khi tách nắp bơm, kỹ thuật viên có thể tiếp tục tháo thân ổ trục, nắp chặn, trục bơm, vòng dầu, phớt dầu và các ổ bi.
Nhờ trình tự tháo rõ ràng, Bơm dầu truyền nhiệt RY65-40-250 thuận tiện cho việc kiểm tra độ rơ vòng bi, tình trạng bôi trơn và các dấu hiệu rỗ, xước hoặc quá nhiệt.
Điều này đặc biệt có ý nghĩa đối với bơm dầu nóng phải vận hành liên tục trong thời gian dài.
Ưu điểm thực tế của kết cấu rút cụm phía sau là các chi tiết chính của bơm được tháo theo từng cụm thay vì phải xử lý hoàn toàn riêng lẻ ngay từ đầu.
Điều này giúp quá trình kiểm tra, sửa chữa và thay thế linh kiện có tổ chức hơn, hỗ trợ giảm thời gian dừng bơm khi thực hiện bảo dưỡng định kỳ.
Sau khi hoàn thành kiểm tra hoặc thay thế chi tiết, quá trình lắp ráp được thực hiện theo thứ tự ngược lại với quá trình tháo.
Cấu trúc này giúp kỹ thuật viên dễ kiểm soát vị trí của trục, ổ bi, bánh công tác và bộ làm kín trước khi đưa bơm trở lại vận hành.
Với một thiết bị tuần hoàn dầu nóng như Bơm dầu truyền nhiệt RY65-40-250, khả năng bảo dưỡng thuận tiện có ảnh hưởng trực tiếp đến thời gian dừng dây chuyền.
Việc có thể rút cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm giúp việc kiểm tra các chi tiết quan trọng trở nên chủ động hơn, đặc biệt khi cần bảo dưỡng bánh công tác, trục, ổ bi hoặc bộ làm kín.
Ưu điểm kết cấu tháo lắp dạng rút lưng trên Bơm dầu truyền nhiệt RY65-40-250 nằm ở khả năng tháo cụm nắp bơm, thân ổ trục và rôto ra khỏi thân bơm theo một trình tự rõ ràng.
Thiết kế này giúp kỹ thuật viên dễ tiếp cận bánh công tác, trục, ổ bi và cụm làm kín, từ đó thuận tiện hơn cho kiểm tra, sửa chữa và bảo dưỡng. Đối với hệ thống dầu tải nhiệt cần vận hành liên tục, khả năng tháo lắp thuận tiện là một lợi thế quan trọng giúp giảm thời gian bảo trì và nhanh chóng đưa bơm trở lại làm việc.
