Là bộ phận chính bao bọc toàn bộ buồng bơm.
Được chế tạo từ gang cầu hoặc inox 304, có khả năng chịu áp lực cao đến 1.6 MPa.
Thiết kế kiểu inline, với cửa hút và cửa xả nằm trên cùng một đường trục, giúp giảm tổn thất áp lực và tiết kiệm không gian lắp đặt.
Là trục truyền động chính kết nối giữa động cơ và cánh bơm.
Chế tạo từ thép không gỉ SUS 304/316, đảm bảo độ cứng, chống ăn mòn và biến dạng khi hoạt động liên tục ở cột áp cao.
Được cân bằng chính xác để giảm rung động và mài mòn bạc đạn.
Cánh bơm kiểu cánh kín (closed impeller), giúp tạo áp lực lớn và lưu lượng ổn định.
Làm từ gang hợp kim hoặc inox, có khả năng chịu mài mòn và áp lực khi vận hành ở tốc độ cao (2900 vòng/phút).
Được thiết kế theo tiêu chuẩn thủy lực, tối ưu cho lưu lượng 5 m³/h và cột áp đẩy cao 50m.
Là khoang bên trong thân bơm nơi dòng nước tạo ra năng lượng động lực và được chuyển đổi thành áp lực.
Thiết kế chính xác về hình học giúp hạn chế xoáy rối, tăng hiệu suất và giảm tổn thất cơ học.
Là bộ phận làm kín giữa trục quay và thân bơm.
Gồm các vật liệu cao cấp như ceramic, graphite hoặc silicon carbide, giúp chống rò rỉ và chịu được nhiệt độ, áp suất cao.
Đảm bảo độ kín khít tuyệt đối, ngăn nước lọt vào khoang động cơ.
Có nhiệm vụ đỡ trục và giảm ma sát quay.
Sử dụng bạc đạn chịu lực hướng trục và hướng kính, giúp trục hoạt động ổn định ngay cả khi bơm vận hành liên tục với cột áp cao.
Được bôi trơn bằng mỡ hoặc dầu công nghiệp tùy cấu hình.
Là bộ phận kết nối giữa thân bơm và động cơ, đồng thời là giá đỡ toàn bộ thiết bị.
Chế tạo từ thép sơn tĩnh điện hoặc gang đúc, giúp giảm rung và truyền động ổn định.
Động cơ 3 pha, công suất 3 kW – 2900 vòng/phút.
Cấp bảo vệ IP54/IP55, lớp cách điện F hoặc H, cho phép hoạt động liên tục trong điều kiện công nghiệp, có thể tích hợp biến tần.
Truyền động trực tiếp đồng tâm với trục bơm, giảm tiêu hao năng lượng và rung chấn.
Một số dòng cao cấp được tích hợp thêm chân đế cao su chống rung hoặc pad giảm chấn, giúp vận hành êm ái, bảo vệ hệ thống ống và cấu trúc nền móng.

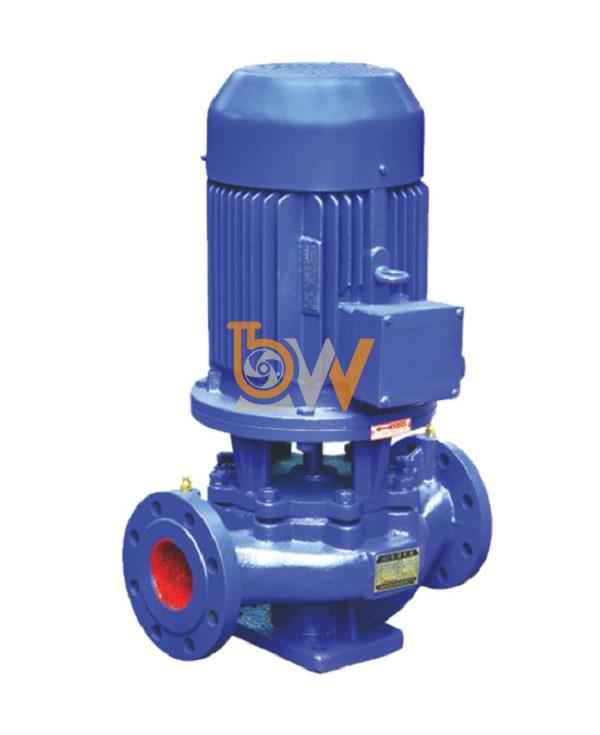

(Công suất 3 kW, lưu lượng 5 m³/h)
Lắp đặt đúng kỹ thuật là yếu tố then chốt giúp máy bơm ly tâm trục đứng ISG32-200 và IRG32-200 vận hành hiệu quả, ổn định và bền bỉ. Dưới đây là các mẹo thực tế, nhanh chóng và chính xác để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và an toàn.
Tránh vị trí ẩm thấp, ngập nước hoặc gần nguồn nhiệt.
Ưu tiên lắp ở nơi hút ngập, giúp hạn chế hiện tượng cavitation (hút rỗng).
Sử dụng thước thủy hoặc laser cân bằng để đảm bảo bơm không bị nghiêng khi cố định.
Dùng bệ bê tông hoặc khung sắt có bulông neo sẵn để bắt chân bơm.
Mặt tiếp xúc cần phẳng tuyệt đối, tránh lệch gây rung trong quá trình hoạt động.
Lắp thêm pad cao su chịu lực hoặc tấm cách rung giữa bệ và chân bơm để giảm tiếng ồn và dao động.
Đảm bảo mặt nước nguồn cao hơn tâm hút của bơm.
Tránh đường hút dài hoặc có nhiều co, gấp gây tụ khí.
Lắp ron làm kín đúng kích thước, siết đều bulông theo hình sao.
Không dùng keo quá dày vì có thể bị cuốn vào buồng bơm gây kẹt cánh.
Van một chiều (nếu không hút ngập) để tránh nước chảy ngược khi dừng bơm.
Lưới lọc đầu vào để ngăn rác, cặn bẩn vào buồng bơm.
Van khóa đầu ra để dễ bảo trì.
Van xả khí hoặc van an toàn nếu dùng cho hệ thống nước nóng.
Dùng đồng hồ đo kiểm tra điện áp đúng 380V 3 pha.
Khởi động thử để kiểm tra chiều quay đúng (theo mũi tên trên thân bơm).
Đảm bảo an toàn vận hành và chống rò điện.
Trước khi khởi động, xả toàn bộ khí trong buồng bơm qua nút xả để tránh chạy khô.
Chạy không tải vài phút để kiểm tra độ ồn, rung, áp đầu ra.
Sau đó vận hành có tải thực tế để theo dõi dòng điện, nhiệt độ, áp lực.
Lắp đặt đúng cách máy bơm ly tâm trục đứng ISG32-200 và IRG32-200 công suất 3 kW, lưu lượng 5 m³/h sẽ giúp thiết bị hoạt động ổn định, giảm thiểu sự cố, tiết kiệm thời gian bảo trì và kéo dài tuổi thọ. Với các mẹo trên, người dùng có thể hoàn tất lắp đặt nhanh chóng mà vẫn đảm bảo đầy đủ các yếu tố kỹ thuật và an toàn cho hệ thống
