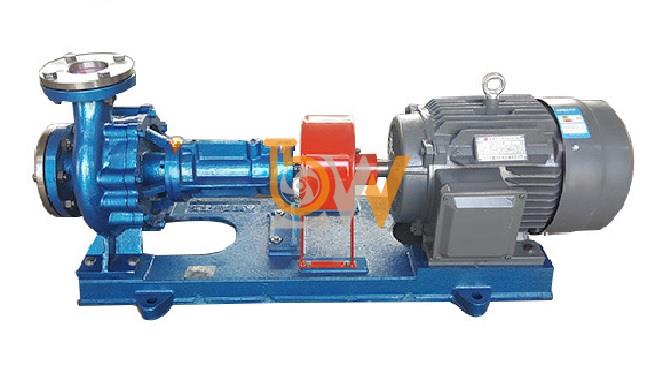

Tổng hợp những đặc tính quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 cho thấy đây là dòng bơm chuyên dụng cho hệ thống tuần hoàn dầu nóng, nổi bật ở khả năng chịu nhiệt cao, kết cấu chịu áp, tản nhiệt tự nhiên và thiết kế phù hợp với môi trường sản xuất công nghiệp.
RY65-40-200 thuộc dòng bơm dầu truyền nhiệt RY, được thiết kế để vận chuyển chất lỏng nhiệt độ cao, ít ăn mòn và không chứa hạt rắn.
Nhiệt độ môi chất tối đa của dòng RY được công bố ở mức 350°C, giúp bơm phù hợp với các hệ thống gia nhiệt sử dụng dầu truyền nhiệt trong thời gian dài.
Bơm sử dụng bánh công tác quay để tạo lực ly tâm. Dầu đi vào tâm bánh công tác qua cửa hút, nhận năng lượng từ chuyển động quay rồi được đẩy ra vùng ngoài và đi tới cửa xả.
Nguyên lý này tạo dòng dầu tuần hoàn liên tục giữa nguồn gia nhiệt và các thiết bị sử dụng nhiệt.
Một đặc điểm kết cấu quan trọng của Bơm dầu truyền nhiệt RY65-40-200 là cửa hút bố trí theo phương dọc trục và cửa xả hướng thẳng đứng.
Cách bố trí này tạo đường dòng rõ ràng: dầu đi trực tiếp vào tâm bánh công tác từ phía trước, sau đó được tăng năng lượng và dẫn lên cửa xả ở phía trên thân bơm.
Các mặt bích hút, mặt bích đẩy và bộ phận chịu áp của dòng RY được thiết kế theo mức 16 bar.
Đặc tính này giúp thân bơm và nắp bơm duy trì độ kín và độ cứng vững khi làm việc trong hệ thống tuần hoàn dầu nóng có áp suất.
Một trong những đặc tính đáng chú ý nhất của RY65-40-200 là thiết kế tản nhiệt tự nhiên thay cho hệ thống làm mát bằng nước truyền thống.
Kết cấu này giúp hạn chế nhiệt truyền từ thân bơm tới cụm ổ trục, đồng thời giảm đường ống và thiết bị làm mát phụ trợ. Nhờ đó, cụm bơm đơn giản hơn và thuận tiện hơn trong vận hành.
Cụm rotor được đỡ bằng hai ổ bi đặt trong thân ổ trục.
Hai điểm đỡ giúp trục duy trì trạng thái quay ổn định, hạn chế dao động và hỗ trợ kiểm soát độ rung của bánh công tác. Việc bôi trơn và kiểm tra ổ bi đúng định kỳ có ảnh hưởng trực tiếp đến độ ổn định của bơm.
RY65-40-200 sử dụng packing seal kết hợp với phớt dầu cao su chịu nhiệt.
Packing làm nhiệm vụ kiểm soát rò rỉ quanh trục tại nắp bơm, trong khi phớt dầu chịu nhiệt hỗ trợ bảo vệ khu vực ổ trục phía sau. Cấu hình này phù hợp với đặc điểm làm việc của bơm dầu truyền nhiệt.

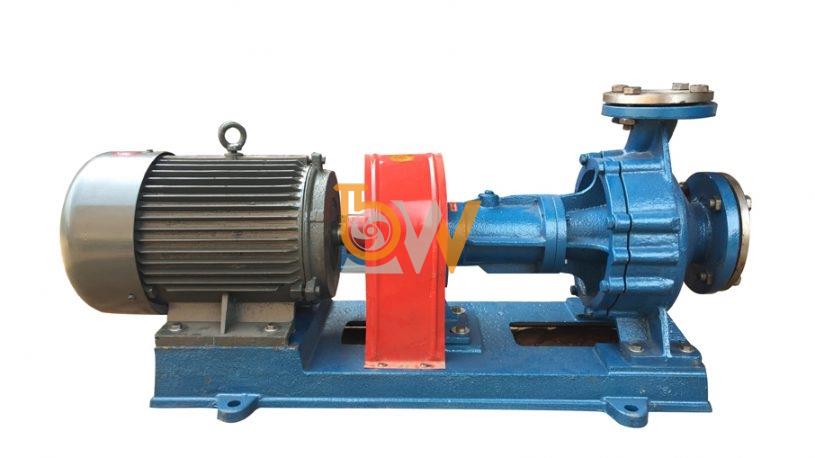

Bơm và động cơ được lắp trên cùng bệ và liên kết bằng khớp nối.
Khi trục bơm và trục động cơ được căn chỉnh đồng tâm chính xác, mô-men được truyền ổn định tới bánh công tác, đồng thời hạn chế rung, tiếng ồn và tải không đều lên ổ bi.

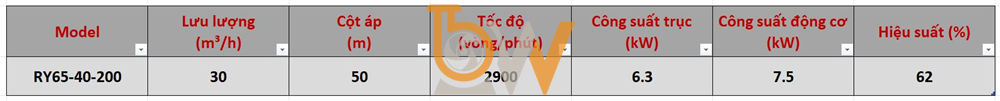

Theo thông số đã cung cấp cho RY65-40-200, cấu hình đang xét có:
Lưu lượng: 30 m³/h
Cột áp: 50 m
Tốc độ quay: 2.800 vòng/phút
Công suất: 7,5 kW
Những thông số này xác định khả năng tuần hoàn dầu của cấu hình cụ thể khi lựa chọn bơm cho hệ thống thực tế.
Cấu tạo dòng RY cho phép tiếp cận các bộ phận chính như bánh công tác, trục, ổ bi, packing và phớt dầu theo trình tự tháo lắp tương đối rõ ràng.
Bên cạnh đó, việc sử dụng tản nhiệt tự nhiên giúp giảm hạng mục bảo trì liên quan đến hệ thống nước làm mát, qua đó đơn giản hóa công tác bảo dưỡng định kỳ.
Tổng hợp những đặc tính quan trọng nhất của Bơm dầu truyền nhiệt RY65-40-200 có thể tập trung vào khả năng làm việc với dầu nóng tới 350°C, kết cấu chịu áp 16 bar, nguyên lý ly tâm, cửa hút hướng trục, cửa xả thẳng đứng, hai ổ bi đỡ rotor, hệ thống packing kết hợp phớt dầu chịu nhiệt và thiết kế tản nhiệt tự nhiên.
Sự kết hợp của những đặc tính này giúp RY65-40-200 phù hợp với các hệ thống cần tuần hoàn dầu truyền nhiệt liên tục, chịu nhiệt cao và có yêu cầu về kết cấu đơn giản, dễ vận hành, bảo dưỡng.
Vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200 cần được xem xét đúng theo cấu tạo thực tế của dòng RY. Trong tài liệu kỹ thuật, nhà sản xuất có đề cập đến các chi tiết dạng vòng như vòng giữ, vòng dầu, vòng đàn hồi và phớt dầu cao su. Tuy nhiên, tài liệu không xác định riêng một chi tiết mang tên bạc lót trên RY65-40-200. Vì vậy, khi mô tả cấu tạo cần tránh nhầm bạc lót với ổ bi hoặc các vòng định vị trên trục.
Các chi tiết dạng vòng trong cụm trục có nhiệm vụ hỗ trợ định vị và duy trì vị trí lắp ráp của các bộ phận.
Tại khu vực làm kín, vòng giữ kết hợp với packing và phớt dầu giúp các chi tiết nằm đúng vị trí trong khoang làm kín. Nhờ đó, hệ thống làm kín có thể duy trì trạng thái ổn định khi trục bơm quay.
Trong quá trình RY65-40-200 vận hành, trục quay liên tục và chịu tác động từ bánh công tác cũng như khớp nối. Các vòng định vị giúp hạn chế sự dịch chuyển không mong muốn của các chi tiết được lắp quanh trục.
Điều này góp phần giữ kết cấu cơ khí ổn định trong quá trình làm việc.
Tài liệu tháo lắp của dòng RY có đề cập đến oil ring – vòng dầu trong cụm ổ bi.
Vai trò của vòng dầu gắn với việc hỗ trợ phân bố chất bôi trơn trong khu vực ổ, giúp các bề mặt chuyển động được duy trì trong điều kiện bôi trơn phù hợp.
Khi hệ thống bôi trơn hoạt động ổn định, ma sát và phát nhiệt tại ổ bi được hạn chế, qua đó hỗ trợ trục bơm quay ổn định hơn.
Trong cấu tạo dòng RY còn có vòng đàn hồi được tháo cùng phớt dầu cao su, vòng dầu và ổ bi phía trước.
Chi tiết đàn hồi này hỗ trợ việc giữ và định vị các bộ phận trong cụm trục. Khi được lắp đúng vị trí, các chi tiết liên quan có thể duy trì trạng thái làm việc ổn định hơn.
Khi nói về vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200, cần lưu ý tài liệu hiện có không mô tả một bạc lót riêng biệt.
Do đó, không nên khẳng định RY65-40-200 sử dụng bạc lót để đỡ trục nếu chưa có bản vẽ chi tiết hoặc danh mục phụ tùng bổ sung từ nhà sản xuất.
Theo cấu tạo của dòng RY, thân ổ bi chứa hai ổ bi có nhiệm vụ đỡ rôto.
Các ổ bi giữ trục ở đúng vị trí, hỗ trợ trục quay và giảm ma sát. Vì vậy, chức năng đỡ trục chính trong RY65-40-200 thuộc về hệ thống ổ bi chứ không nên mặc định là bạc lót.
Một số chi tiết dạng vòng nằm gần khu vực phớt và packing nên có liên quan trực tiếp đến trạng thái làm kín của bơm.
Nếu vòng giữ hoặc các chi tiết định vị bị mòn, biến dạng hoặc lắp sai vị trí, packing và phớt dầu có thể không còn nằm đúng trạng thái thiết kế. Khi đó nguy cơ rò rỉ dầu truyền nhiệt tại khu vực trục có thể tăng lên.
Do đó, các vòng này tuy nhỏ nhưng vẫn cần được kiểm tra trong quá trình bảo dưỡng.
Theo trình tự tháo bơm RY, sau khi tháo bánh công tác, kỹ thuật viên tiếp tục tháo vòng giữ và vật liệu làm kín. Ở cụm ổ bi, các vòng đàn hồi, phớt dầu, vòng dầu và ổ bi cũng được tháo để kiểm tra.
Khi bảo dưỡng RY65-40-200 cần quan sát:
Tình trạng mài mòn của các vòng.
Khả năng định vị của vòng giữ.
Tình trạng phớt dầu và packing.
Dấu hiệu biến dạng hoặc hư hỏng.
Mức độ ổn định của ổ bi và trục.
Nếu chi tiết không còn đảm bảo trạng thái làm việc thì cần thay mới trước khi lắp lại.
Các vòng đệm, vòng giữ và vòng dầu không phải là những bộ phận tạo lưu lượng hay cột áp, nhưng chúng hỗ trợ trực tiếp cho cụm trục, hệ thống bôi trơn và bộ phận làm kín.
Khi các chi tiết này ở trạng thái tốt, trục và các bộ phận xung quanh được giữ đúng vị trí, chất bôi trơn được duy trì phù hợp và khả năng làm kín ổn định hơn.
Nhờ đó, RY65-40-200 có điều kiện vận hành ổn định trong hệ thống dầu truyền nhiệt nhiệt độ cao.
Vai trò của vòng đệm và bạc lót trong Bơm dầu truyền nhiệt RY65-40-200 chủ yếu cần được hiểu theo các chi tiết dạng vòng thực tế được nhà sản xuất mô tả như vòng giữ, vòng dầu và vòng đàn hồi. Những chi tiết này hỗ trợ định vị, bôi trơn và duy trì trạng thái ổn định của cụm trục cũng như hệ thống làm kín.
Riêng bạc lót, tài liệu kỹ thuật hiện có không xác nhận đây là một bộ phận riêng của RY65-40-200. Bộ phận đỡ trục được xác định rõ là hai ổ bi trong thân ổ. Vì vậy, khi bảo dưỡng hoặc mô tả cấu tạo bơm nên sử dụng đúng tên các chi tiết theo tài liệu để tránh nhầm lẫn giữa bạc lót, ổ bi và các vòng định vị.
