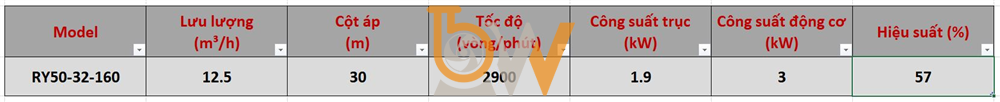

Độ hoàn thiện cơ khí của bơm dầu truyền nhiệt RY50-32-160 thể hiện rõ ở cách các cụm thân bơm, rôto, ổ bi, bộ làm kín và hệ truyền động được bố trí thành một hệ thống thống nhất. Với nhiệm vụ vận chuyển dầu nóng ở tốc độ quay cao, kết cấu này hướng đến việc giữ trục ổn định, giảm rung và hạn chế tác động của nhiệt lên các chi tiết cơ khí.
Rôto của RY50-32-160 gồm trục, bánh công tác và đai ốc cố định bánh công tác. Bánh công tác được liên kết trực tiếp với trục để nhận mô-men từ động cơ và truyền năng lượng cho dầu tải nhiệt.
Cách bố trí tập trung giúp đường truyền lực từ động cơ đến bánh công tác tương đối trực tiếp, hạn chế số lượng chi tiết trung gian. Đây là một điểm tích cực về mặt cơ khí vì giúp kết cấu gọn và thuận lợi cho việc kiểm tra, tháo lắp.
Một trong những điểm đáng chú ý của kết cấu RY50-32-160 là trục được đỡ và định vị bởi hai bộ ổ bi trong thân ổ trục.
Việc sử dụng hai vị trí đỡ giúp kiểm soát tốt hơn chuyển động của trục khi bơm hoạt động ở khoảng 2.900 vòng/phút. Trục ổn định sẽ giúp bánh công tác duy trì vị trí tương đối chính xác trong thân bơm, đồng thời giảm ảnh hưởng của độ đảo lên bộ làm kín.
Về phương diện cơ khí, đây là yếu tố quan trọng giúp cụm rôto có độ ổn định tốt trong quá trình vận hành liên tục.
Bơm và động cơ được nối với nhau bằng khớp nối mềm ba chấu. Độ lệch tại vành ngoài khớp nối cần được giữ trong giới hạn không quá 0,1 mm, trong khi khoảng cách giữa hai đầu trục khoảng 2–3 mm.
Các yêu cầu căn chỉnh này cho thấy cụm truyền động cần được lắp đặt với độ chính xác tương đối cao. Khi hai trục đồng tâm tốt, lực truyền từ động cơ đến bơm ổn định hơn, giảm tải ngang lên ổ bi và hạn chế rung động.
Do đó, mức độ hoàn thiện của kết cấu không chỉ nằm ở từng chi tiết mà còn nằm ở khả năng duy trì quan hệ chính xác giữa bơm và động cơ.
Khu vực trục sử dụng packing kết hợp với phớt dầu chịu nhiệt. Đây là cụm có liên hệ trực tiếp với độ chính xác của trục và ổ bi.
Nếu trục được định vị ổn định, bề mặt làm kín ít phải chịu chuyển động lệch tâm, từ đó giảm ma sát và mài mòn không đều. Cách bố trí này cho thấy bộ làm kín không hoạt động độc lập mà được hỗ trợ bởi toàn bộ kết cấu cơ khí phía sau.
Thân ổ trục, ổ bi, nắp ổ bi và hệ thống bôi trơn được bố trí thành một cụm tương đối độc lập. Điều này tạo thuận lợi khi kiểm tra tình trạng ổ bi, bổ sung chất bôi trơn hoặc tháo cụm trục để bảo dưỡng.
Khả năng tiếp cận và tháo lắp từng bộ phận là một tiêu chí quan trọng khi đánh giá mức độ hoàn thiện cơ khí của bơm công nghiệp. Kết cấu càng rõ ràng thì việc xác định chi tiết hư hỏng và thay thế càng thuận lợi.

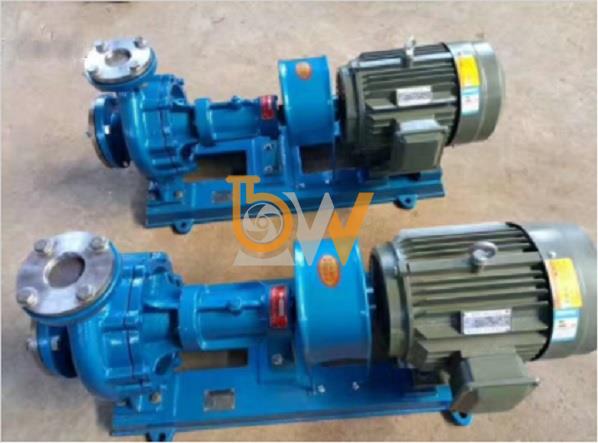

RY50-32-160 và động cơ được lắp trên một bệ chung. Bệ máy tạo nền tảng để duy trì vị trí tương quan giữa thân bơm, trục bơm và trục động cơ.
Khi bệ được lắp phẳng và hệ thống đường ống có giá đỡ độc lập, cụm máy ít bị ảnh hưởng bởi lực kéo hoặc tải trọng từ đường ống. Điều này giúp bảo toàn độ đồng tâm đã thiết lập trong quá trình lắp đặt.
Bơm làm việc với dầu tải nhiệt nên giãn nở nhiệt là yếu tố không thể bỏ qua. Kết cấu cơ khí của RY50-32-160 đi kèm yêu cầu gia nhiệt từ từ và tạo điều kiện cho thân bơm giãn nở trước khi vận hành ổn định.
Điều này giúp hạn chế tình trạng các chi tiết thay đổi kích thước quá nhanh, dẫn đến sai lệch vị trí tương đối giữa thân bơm và cụm rôto. Khả năng duy trì độ ổn định cơ khí khi nhiệt độ thay đổi là một điểm quan trọng đối với bơm dầu nóng.
Xét trên cấu tạo được mô tả, RY50-32-160 có kết cấu cơ khí hợp lý cho một bơm tuần hoàn dầu truyền nhiệt, nổi bật ở cụm rôto đơn giản, hai ổ bi định vị trục, khớp nối mềm, bộ làm kín chịu nhiệt và cách bố trí thuận lợi cho tháo lắp bảo dưỡng.
Tuy nhiên, chỉ từ cấu tạo và thông số kỹ thuật chưa thể kết luận tuyệt đối về chất lượng gia công thực tế như độ nhám bề mặt, dung sai chế tạo, độ cân bằng động của từng bánh công tác hoặc độ chính xác kích thước của từng lô sản phẩm. Những yếu tố đó cần được kiểm tra trực tiếp trên sản phẩm cụ thể.
Độ hoàn thiện cơ khí của bơm dầu truyền nhiệt RY50-32-160 được thể hiện chủ yếu qua sự phối hợp đồng bộ giữa trục, bánh công tác, hai ổ bi, bộ làm kín, khớp nối và bệ máy. Kết cấu này giúp duy trì độ đồng tâm, hạn chế rung động và tạo điều kiện thuận lợi cho bảo dưỡng trong môi trường làm việc với dầu nóng.
Điểm đáng giá nhất về mặt cơ khí là trục được định vị bằng hai ổ bi, hệ truyền động yêu cầu căn chỉnh chính xác và các cụm chính có thể tháo lắp theo trình tự rõ ràng. Đây là nền tảng giúp RY50-32-160 duy trì trạng thái cơ khí ổn định khi được lắp đặt, bôi trơn và vận hành đúng kỹ thuật
Bơm dầu truyền nhiệt RY50-32-160 hoạt động theo nguyên lý bơm ly tâm, trong đó bánh công tác quay tạo chuyển động cho dầu truyền nhiệt, đưa môi chất từ tâm bánh công tác ra phía ngoài, sau đó tạo chênh lệch áp suất để duy trì dòng dầu liên tục trong hệ thống.
Khi bơm hoạt động, dầu truyền nhiệt được hút vào theo phương trục và đi đến vùng tâm của bánh công tác. Đây là khu vực tiếp nhận dòng dầu trước khi năng lượng từ động cơ được truyền sang môi chất.
Bánh công tác quay liên tục làm dầu tại vùng tâm được đưa ra phía ngoài, đồng thời tạo điều kiện để lượng dầu mới tiếp tục đi vào cửa hút.
Các cánh của bánh công tác tác động lên dầu và làm dầu chuyển động quay theo bánh công tác. Khi tốc độ quay tăng, dòng dầu nhận thêm động năng và chuyển dần từ vùng tâm ra phía chu vi ngoài.
Đây là giai đoạn quan trọng nhất của nguyên lý ly tâm, bởi năng lượng cơ học từ trục bơm được truyền trực tiếp sang dầu truyền nhiệt thông qua bánh công tác.
Sau khi rời khỏi mép bánh công tác, dầu có vận tốc lớn và đi vào khoang dẫn dòng của thân bơm. Tại đây, một phần vận tốc của dòng dầu được chuyển thành áp suất.
Nhờ sự gia tăng áp suất này, dầu có đủ năng lượng để đi qua cửa xả và tiếp tục vượt qua trở lực của đường ống, van, bộ lọc và thiết bị trao đổi nhiệt trong hệ thống.
Quá trình dòng chảy bên trong RY50-32-160 có thể mô tả ngắn gọn theo trình tự:
Cửa hút → tâm bánh công tác → cánh bánh công tác → mép ngoài bánh công tác → thân bơm → cửa xả.
Khi bánh công tác tiếp tục quay, quá trình hút dầu vào tâm và đẩy dầu ra ngoài diễn ra liên tục. Chính sự kết hợp giữa chuyển động quay của bánh công tác, tác dụng ly tâm và quá trình chuyển đổi động năng thành áp năng giúp RY50-32-160 duy trì dòng dầu truyền nhiệt ổn định trong hệ thống cấp nhiệt công nghiệp.
