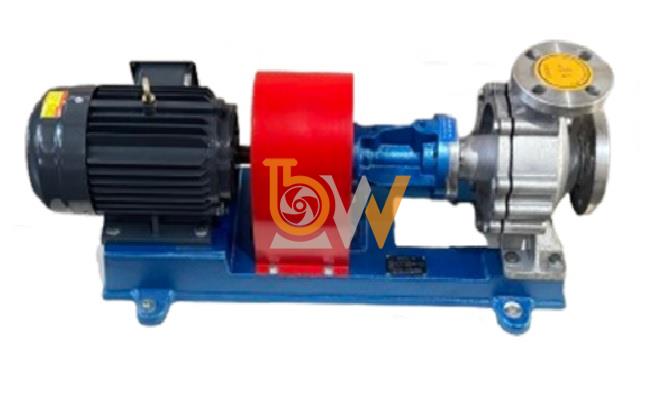

Ứng dụng Bơm dầu truyền nhiệt RY50-32-200A cho các bồn khuấy gia nhiệt phù hợp với những hệ thống sử dụng dầu tải nhiệt để duy trì nhiệt độ cho nguyên liệu trong bồn. Trong cấu hình này, RY50-32-200A không trực tiếp khuấy sản phẩm mà đảm nhiệm nhiệm vụ tuần hoàn dầu nóng qua áo gia nhiệt hoặc coil trao đổi nhiệt của bồn, giúp nhiệt lượng được truyền liên tục đến nguyên liệu trong suốt quá trình khuấy.
Với lưu lượng 16 m³/h, cột áp 32 m, tốc độ 2.900 vòng/phút và động cơ 4 kW, RY50-32-200A phù hợp với những vòng tuần hoàn dầu có yêu cầu thủy lực gần với điểm làm việc này.
Bồn khuấy gia nhiệt thường cần thực hiện đồng thời hai quá trình: cánh khuấy tạo chuyển động cho nguyên liệu bên trong, còn hệ thống dầu truyền nhiệt cung cấp nhiệt qua thành bồn hoặc coil.
RY50-32-200A đảm nhiệm phần tuần hoàn dầu nóng theo chu trình:
Nguồn gia nhiệt → RY50-32-200A → áo gia nhiệt/coil của bồn khuấy → đường dầu hồi → nguồn gia nhiệt.
Dầu nóng đi qua bề mặt trao đổi nhiệt của bồn, truyền nhiệt cho nguyên liệu rồi quay trở lại nguồn gia nhiệt để tiếp tục chu trình.
RY50-32-200A đạt lưu lượng 16 m³/h tại điểm làm việc thiết kế.
Đối với bồn khuấy có áo gia nhiệt, dầu cần liên tục lưu chuyển qua khoang áo để nhiệt được đưa tới bề mặt trao đổi nhiệt. Nếu dòng dầu bị gián đoạn hoặc giảm quá thấp, khả năng vận chuyển nhiệt cũng bị ảnh hưởng.
Khi vòng dầu được thiết kế phù hợp, lưu lượng của RY50-32-200A giúp duy trì một lượng dầu nóng liên tục đi qua áo gia nhiệt hoặc coil, tạo điều kiện cho quá trình truyền nhiệt diễn ra ổn định hơn.
Hệ thống dầu của bồn khuấy thường không chỉ gồm một đoạn ống đơn giản. Dòng dầu có thể phải đi qua van, co cút, đường ống, áo gia nhiệt hoặc coil có chiều dài đáng kể.
Các bộ phận này tạo ra trở lực đối với dòng dầu.
RY50-32-200A có cột áp 32 m tại lưu lượng 16 m³/h, giúp cung cấp năng lượng cho dầu vượt qua tổn thất của vòng tuần hoàn khi tổng trở lực hệ thống phù hợp với đặc tính của bơm.
Vì vậy, việc lựa chọn model cần dựa trên cả lưu lượng 16 m³/h và cột áp 32 m, không chỉ dựa vào kích thước của bồn.
Một ứng dụng điển hình là bồn khuấy có áo gia nhiệt bên ngoài thành bồn.
Dầu nóng từ RY50-32-200A đi vào khoang áo, lưu chuyển quanh thành bồn và truyền nhiệt gián tiếp qua lớp kim loại sang nguyên liệu bên trong.
Trong khi đó, cánh khuấy liên tục đảo trộn nguyên liệu để hỗ trợ phân bố nhiệt.
Ở cấu hình này, bơm và cánh khuấy đảm nhiệm hai chức năng khác nhau nhưng bổ trợ cho nhau:
Bơm duy trì dòng dầu nóng bên ngoài bồn – cánh khuấy phân bố nhiệt trong nguyên liệu.
Ngoài áo gia nhiệt, RY50-32-200A cũng có thể được bố trí trong hệ thống sử dụng coil trao đổi nhiệt.
Dầu truyền nhiệt được bơm qua coil, nhiệt từ dầu truyền qua thành ống vào nguyên liệu trong bồn.
Cột áp của bơm đặc biệt quan trọng với cấu hình này vì coil thường tạo trở lực lớn hơn một đoạn ống thẳng do chiều dài đường dẫn, số đoạn uốn và tiết diện dòng chảy.
Do đó, trước khi sử dụng RY50-32-200A cần tính tổng tổn thất của coil và đường ống để xác định điểm làm việc thực tế.
Trong nhiều quy trình, nguyên liệu cần được khuấy liên tục trong một khoảng nhiệt độ nhất định.
RY50-32-200A giúp duy trì việc vận chuyển dầu giữa nguồn nhiệt và bồn, nhờ đó áo gia nhiệt hoặc coil luôn được cấp dầu nóng khi hệ thống yêu cầu.
Vai trò này đặc biệt quan trọng trong những quá trình mà nhiệt độ nguyên liệu cần được giữ tương đối ổn định trong suốt thời gian khuấy.
Bơm không trực tiếp quyết định nhiệt độ cuối cùng của nguyên liệu; nhiệt độ vẫn phải được điều khiển thông qua nguồn gia nhiệt, van và hệ thống kiểm soát nhiệt của dây chuyền.
Dòng RY được thiết kế cho môi chất có nhiệt độ tối đa không vượt quá 350°C.
Điều này tạo điều kiện để RY50-32-200A sử dụng trong nhiều hệ thống bồn khuấy cần gia nhiệt ở các mức nhiệt khác nhau.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất của bơm, không phải nhiệt độ mà bồn khuấy bắt buộc phải sử dụng.
Nhiệt độ thực tế phải được xác định theo:
RY50-32-200A sử dụng thiết kế tản nhiệt tự nhiên, giúp hạn chế ảnh hưởng của nhiệt từ thân bơm tới cụm ổ trục.
Đối với hệ thống bồn khuấy gia nhiệt, bơm có thể phải vận hành liên tục trong suốt thời gian giữ nhiệt và khuấy nguyên liệu.
Khả năng tản nhiệt vì vậy hỗ trợ cụm ổ trục duy trì điều kiện làm việc phù hợp hơn trong khi phía bơm liên tục tiếp xúc với dầu nóng.
RY50-32-200A sử dụng packing kết hợp với phớt dầu cao su chịu nhiệt tại khu vực trục.
Trong hệ thống bồn khuấy, khu vực bơm thường nằm gần dây chuyền sản xuất nên việc hạn chế dầu nóng rò ra ngoài là yếu tố cần chú ý.
Cụm làm kín cần được kiểm tra định kỳ để bảo đảm trạng thái làm việc ổn định, đặc biệt khi hệ thống hoạt động liên tục ở nhiệt độ cao.
RY50-32-200A có lưu lượng thiết kế 16 m³/h và không nên vận hành kéo dài dưới 30% lưu lượng thiết kế, tương ứng khoảng 4,8 m³/h.
Điều này cần đặc biệt lưu ý trong hệ thống bồn khuấy gia nhiệt.
Khi nhiệt độ nguyên liệu đạt yêu cầu, hệ thống điều khiển có thể muốn giảm lượng nhiệt cấp vào bồn. Tuy nhiên, không nên thực hiện bằng cách bóp lưu lượng qua bơm xuống quá thấp.
Giải pháp phù hợp hơn có thể là điều chỉnh nguồn nhiệt, sử dụng van điều khiển phù hợp hoặc bố trí đường bypass để vẫn duy trì lưu lượng cần thiết qua bơm.
Trước khi đưa RY50-32-200A vào chế độ làm việc với dầu nóng, bơm cần được gia nhiệt từ từ.
Tốc độ tăng nhiệt không nên vượt quá 50°C/giờ, đồng thời chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không vượt quá 40°C.
Quy trình này giúp thân bơm và các chi tiết cơ khí thích nghi dần với nhiệt độ dầu trước khi vòng gia nhiệt của bồn được đưa lên mức nhiệt vận hành.
Khi kết thúc quá trình khuấy gia nhiệt, RY50-32-200A không nên dừng ngay nếu dầu trong hệ thống vẫn còn ở nhiệt độ cao.
Theo yêu cầu của dòng RY, bơm chỉ nên dừng khi nhiệt độ môi chất đã giảm xuống dưới 100°C.
Điều này giúp dầu tiếp tục tuần hoàn trong giai đoạn hạ nhiệt, hạn chế tình trạng nhiệt bị tập trung cục bộ trong bơm, áo gia nhiệt hoặc coil.
Không phải mọi bồn khuấy đều phù hợp với RY50-32-200A.
Model này phù hợp khi vòng tuần hoàn dầu có yêu cầu gần với:
Lưu lượng 16 m³/h – cột áp 32 m – tốc độ 2.900 vòng/phút – động cơ 4 kW.
Khi thiết kế cần xác định thêm diện tích áo gia nhiệt hoặc coil, chiều dài đường ống, số lượng bồn dùng chung một vòng dầu, nhiệt độ dầu cấp – hồi và tổng trở lực của hệ thống.
Nếu các giá trị này khác biệt lớn so với điểm làm việc của RY50-32-200A thì cần chọn model phù hợp hơn.
Ứng dụng Bơm dầu truyền nhiệt RY50-32-200A cho các bồn khuấy gia nhiệt tập trung vào nhiệm vụ tuần hoàn dầu nóng qua áo gia nhiệt hoặc coil trao đổi nhiệt của bồn. Bơm đưa dầu từ nguồn gia nhiệt đến bề mặt trao đổi nhiệt, sau đó đưa dầu quay trở lại nguồn để tiếp tục chu trình.
Với lưu lượng 16 m³/h, cột áp 32 m, động cơ 4 kW và tốc độ 2.900 vòng/phút, RY50-32-200A phù hợp với những hệ thống bồn khuấy có vòng dầu được thiết kế gần với điểm làm việc này.
Giá trị chính của RY50-32-200A trong ứng dụng bồn khuấy nằm ở khả năng duy trì dòng dầu nóng liên tục qua bề mặt trao đổi nhiệt, từ đó hỗ trợ quá trình gia nhiệt diễn ra ổn định trong khi cánh khuấy thực hiện nhiệm vụ đảo trộn nguyên liệu bên trong bồn
