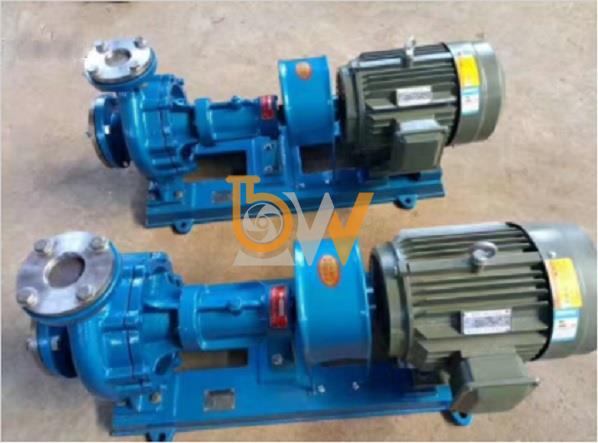

Bơm ly tâm dầu truyền nhiệt RY40-25-200 tốc độ 2900 vòng/phút, cột áp 50 m, công suất 4 kW, lưu lượng 10 m3/h

Quá trình biến đổi động năng thành áp năng trong Bơm dầu truyền nhiệt RY40-25-200

Quá trình biến đổi động năng thành áp năng trong Bơm dầu truyền nhiệt RY40-25-200 diễn ra chủ yếu khi dầu truyền nhiệt rời bánh công tác và đi vào khoang dẫn dòng của thân bơm. Bánh công tác quay ở tốc độ khoảng 2.900 vòng/phút truyền năng lượng cơ học cho dầu, làm tăng tổng năng lượng của dòng chất lỏng. Sau đó, một phần năng lượng vận tốc được chuyển thành áp suất để tạo cột áp cho bơm.

Bánh công tác truyền năng lượng cho dầu

Động cơ 4 kW truyền mô-men qua khớp nối và trục bơm đến bánh công tác. Khi bánh công tác quay, dầu đi vào vùng tâm được các cánh dẫn từ trong ra phía ngoài.

Trong quá trình này, bánh công tác thực hiện công lên chất lỏng, làm tăng vận tốc đồng thời làm tăng tổng năng lượng của dòng dầu. Vì vậy, dầu rời mép ngoài bánh công tác ở trạng thái có năng lượng lớn hơn đáng kể so với khi đi vào cửa hút.

Dầu đạt vận tốc cao tại mép ngoài bánh công tác

Khi dầu dịch chuyển từ tâm ra đường kính ngoài của bánh công tác, tốc độ chuyển động của dòng dầu tăng lên. Tại mép ngoài, dòng dầu mang một phần năng lượng dưới dạng động năng.

Đây là giai đoạn tạo tiền đề cho quá trình tăng áp tiếp theo. Nếu dòng dầu có vận tốc lớn nhưng không được dẫn hướng và thu hồi năng lượng phù hợp, phần năng lượng này sẽ không được khai thác hiệu quả để tạo áp suất.

Thân bơm tiếp nhận dòng dầu tốc độ cao

Sau khi rời bánh công tác, dầu đi vào khoang dẫn dòng của thân Bơm dầu truyền nhiệt RY40-25-200. Tiết diện và hình dạng đường dẫn trong thân bơm giúp dòng dầu được thu gom trước khi đi tới cửa xả DN25.

Tại khu vực này, vận tốc của dòng dầu được điều chỉnh giảm dần. Khi vận tốc giảm trong điều kiện dòng chảy thích hợp, một phần năng lượng vận tốc được chuyển thành áp năng.

Động năng được chuyển một phần thành áp năng

Có thể hiểu đơn giản quá trình bên trong RY40-25-200 theo chuỗi:

Động cơ → trục bơm → bánh công tác → tăng năng lượng dòng dầu → dòng dầu tốc độ cao → thân bơm dẫn dòng → giảm một phần vận tốc → tăng áp suất.

Như vậy, không phải toàn bộ động năng của dầu được chuyển thành áp năng. Dòng dầu tại cửa xả vẫn còn vận tốc để tiếp tục di chuyển trong đường ống, đồng thời mang áp suất cần thiết để thắng trở lực của hệ thống.

Chênh lệch áp suất tạo nên cột áp 50m

Kết quả của quá trình truyền và chuyển đổi năng lượng là áp suất phía xả cao hơn phía hút. Sự chênh lệch năng lượng này được thể hiện qua cột áp của bơm.

Ở điểm làm việc tương ứng, RY40-25-200 đạt lưu lượng 10 m³/h và cột áp 50 m. Cột áp này cho phép dòng dầu thắng được các tổn thất áp suất trên đường ống, van, thiết bị gia nhiệt và thiết bị trao đổi nhiệt trong hệ thống tuần hoàn.

Hình dạng thân bơm ảnh hưởng trực tiếp đến khả năng thu hồi áp suất

Thân bơm không chỉ có nhiệm vụ chứa bánh công tác mà còn đóng vai trò dẫn dòng dầu sau khi rời bánh công tác. Nếu dòng dầu tốc độ cao được dẫn hợp lý, quá trình giảm vận tốc diễn ra ổn định hơn và áp suất tĩnh được phục hồi tốt hơn.

Vì vậy, bánh công tác và thân bơm phải làm việc phối hợp. Bánh công tác cung cấp năng lượng cho dầu, còn thân bơm giúp chuyển một phần năng lượng vận tốc đó thành áp suất hữu ích tại cửa xả.

Tổn thất năng lượng vẫn tồn tại trong quá trình chuyển đổi

Quá trình biến đổi năng lượng trong RY40-25-200 không thể đạt 100%. Một phần năng lượng bị mất do ma sát của dầu với thành dòng chảy, xoáy, ma sát ổ trục và các tổn thất cơ khí khác.

Do đó, công suất động cơ 4 kW không được chuyển hoàn toàn thành năng lượng thủy lực của dòng dầu. Hiệu quả vận hành phụ thuộc nhiều vào tình trạng bánh công tác, độ đồng tâm của trục và việc bơm hoạt động trong vùng lưu lượng phù hợp.

Quá trình biến đổi động năng thành áp năng trong Bơm dầu truyền nhiệt RY40-25-200 bắt đầu từ việc bánh công tác quay ở 2.900 vòng/phút truyền năng lượng cho dầu. Dầu được dẫn từ tâm ra mép ngoài bánh công tác với năng lượng và vận tốc tăng lên, sau đó đi vào khoang thân bơm.

Tại thân bơm, vận tốc dòng dầu được giảm một phần và một phần động năng được chuyển thành áp năng, tạo chênh lệch áp suất giữa cửa hút và cửa xả. Chính quá trình này giúp RY40-25-200 đạt điểm làm việc khoảng 10 m³/h – 50 m, duy trì dòng dầu tuần hoàn qua toàn bộ hệ thống truyền nhiệt.

Cánh quạt tản nhiệt vỏ ngoài hỗ trợ làm mát Bơm dầu truyền nhiệt RY40-25-200

Đối với Bơm dầu truyền nhiệt RY40-25-200, cần phân biệt rõ rằng đặc điểm làm mát chính của cụm bơm là tản nhiệt tự nhiên, không phải một quạt cưỡng bức riêng lắp trực tiếp trên thân bơm. Nếu quan sát thấy cánh quạt phía ngoài cụm thiết bị, đó thường là bộ phận làm mát của động cơ. Phần bơm RY40-25-200 chủ yếu dựa vào kết cấu thân, giá đỡ và cụm ổ bi để phân tán nhiệt ra môi trường.

Tản nhiệt từ thân bơm ra môi trường bên ngoài

Trong quá trình vận hành, thân RY40-25-200 tiếp xúc trực tiếp với dầu truyền nhiệt nóng nên nhiệt lượng liên tục truyền sang các chi tiết kim loại xung quanh. Bề mặt bên ngoài của cụm bơm đóng vai trò trao đổi nhiệt với không khí, giúp một phần nhiệt được giải phóng ra môi trường.

Quá trình này góp phần hạn chế nhiệt tích tụ quá mức trong kết cấu bơm khi thiết bị phải tuần hoàn dầu nóng liên tục.

Kết cấu bên ngoài hỗ trợ phân tán nhiệt

Phần thân, giá đỡ và thân ổ bi được bố trí thành một cụm có khả năng truyền và phân tán nhiệt. Nhiệt từ khu vực thủy lực không tập trung hoàn toàn tại một điểm mà được truyền qua các chi tiết kim loại rồi phát tán ra không khí xung quanh.

Đây chính là nguyên lý quan trọng của thiết kế tản nhiệt tự nhiên trên Bơm dầu truyền nhiệt RY40-25-200, giúp giảm nhu cầu sử dụng một hệ thống nước làm mát riêng.

Hạn chế nhiệt truyền đến cụm ổ bi

Ổ bi là bộ phận cần được bảo vệ khỏi ảnh hưởng quá mức của nhiệt độ cao. Trong khi phần đầu bơm thường xuyên tiếp xúc với dầu nóng, cụm ổ bi nằm phía sau cần duy trì điều kiện làm việc phù hợp để nâng đỡ trục quay.

Khả năng tản nhiệt của kết cấu bên ngoài hỗ trợ giảm sự tích tụ nhiệt tại khu vực này, góp phần bảo vệ chất bôi trơn và duy trì trạng thái làm việc ổn định của hai ổ bi.

Quạt làm mát động cơ hỗ trợ bảo vệ motor 4 kW

Nếu xét toàn bộ cụm RY40-25-200 và động cơ, quạt phía sau motor có nhiệm vụ tạo luồng không khí làm mát động cơ 4 kW trong quá trình hoạt động. Khi motor quay ở tốc độ khoảng 2.900 vòng/phút, bản thân động cơ cũng phát sinh nhiệt do tổn thất điện và cơ học.

Quạt motor giúp không khí lưu chuyển qua bề mặt vỏ động cơ, hỗ trợ đưa nhiệt ra môi trường. Tuy nhiên, chức năng này cần phân biệt với hệ thống tản nhiệt tự nhiên của phần bơm dầu.

Tản nhiệt tốt hỗ trợ vận hành liên tục

RY40-25-200 thường được sử dụng trong những hệ thống dầu nóng cần hoạt động nhiều giờ. Vì vậy, khả năng kiểm soát nhiệt của cả cụm bơm và động cơ có ảnh hưởng trực tiếp đến độ ổn định khi vận hành.

Phần bơm sử dụng kết cấu tản nhiệt tự nhiên để hạn chế ảnh hưởng của dầu nóng tới cụm ổ trục, trong khi quạt của động cơ hỗ trợ giải nhiệt cho motor. Hai cơ chế này cùng góp phần duy trì điều kiện làm việc thích hợp cho toàn bộ cụm truyền động.

Cần giữ khu vực tản nhiệt thông thoáng

Để quá trình tản nhiệt đạt hiệu quả, khu vực quanh thân bơm, thân ổ bi và động cơ cần có không gian thông thoáng. Bụi bẩn, dầu bám hoặc vật cản che kín bề mặt có thể làm giảm khả năng trao đổi nhiệt với không khí.

Đặc biệt, phần quạt và khe thông gió của động cơ cần được giữ sạch để luồng khí làm mát không bị cản trở trong quá trình vận hành.

Với Bơm dầu truyền nhiệt RY40-25-200, không nên hiểu rằng thân bơm sử dụng một cánh quạt cưỡng bức riêng để làm mát. Phần bơm chủ yếu sử dụng thiết kế tản nhiệt tự nhiên qua kết cấu bên ngoài, giúp phân tán nhiệt và hạn chế ảnh hưởng đến cụm ổ bi.

Cánh quạt nhìn thấy ở phía ngoài cụm thiết bị chủ yếu phục vụ làm mát motor 4 kW, trong khi thân bơm, giá đỡ và cụm ổ bi đảm nhiệm quá trình tản nhiệt tự nhiên. Sự kết hợp này hỗ trợ RY40-25-200 vận hành ổn định trong hệ thống tuần hoàn dầu truyền nhiệt nhiệt độ cao.
