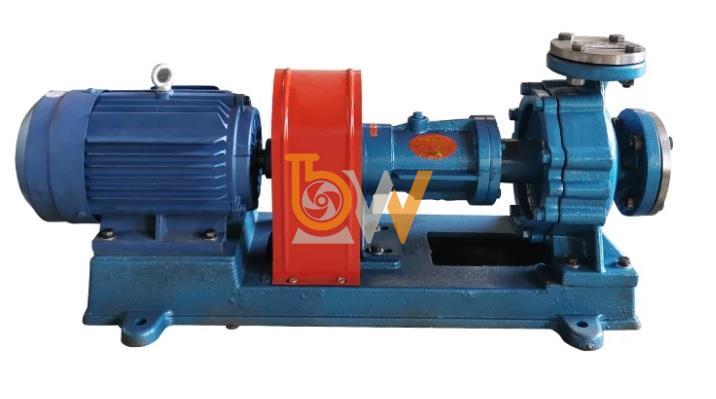

Bơm dầu truyền nhiệt RY50-32-200 chịu được nhiệt độ làm việc lên tới 350°C là một lợi thế quan trọng khi thiết bị được sử dụng trong các hệ thống tuần hoàn dầu tải nhiệt công nghiệp. Khả năng làm việc với môi chất nhiệt độ cao cho phép bơm đảm nhiệm nhiệm vụ vận chuyển dầu nóng giữa nguồn gia nhiệt và thiết bị sử dụng nhiệt trong những dây chuyền có yêu cầu nhiệt lớn.
Mức 350°C là nhiệt độ môi chất tối đa của dòng RY, không phải nhiệt độ mà RY50-32-200 bắt buộc phải vận hành thường xuyên. Nhiệt độ thực tế phải được xác định theo loại dầu tải nhiệt, yêu cầu công nghệ và giới hạn chịu nhiệt của toàn bộ hệ thống.
RY50-32-200 được phát triển cho nhiệm vụ tuần hoàn chất lỏng nóng, đặc biệt là dầu tải nhiệt.
Trong những hệ thống này, bơm liên tục tiếp nhận dầu nóng ở cửa hút, truyền năng lượng cho dầu qua bánh công tác rồi đưa môi chất trở lại mạng đường ống.
Ở nhiệt độ cao, bơm không chỉ phải tạo đủ lưu lượng và cột áp mà còn phải duy trì trạng thái cơ khí ổn định khi các chi tiết liên tục chịu tác động của nhiệt.
Chính khả năng làm việc với môi chất lên tới 350°C giúp dòng RY khác biệt so với những loại bơm ly tâm thông thường không được thiết kế chuyên cho dầu nóng.
Đây là điểm cần hiểu chính xác khi nói về khả năng chịu nhiệt của RY50-32-200.
Thông số 350°C thể hiện giới hạn nhiệt độ môi chất tối đa mà dòng RY được công bố sử dụng, nhưng không đồng nghĩa cứ lắp bơm là có thể đặt hệ thống ở 350°C.
Trong thực tế, nhiệt độ làm việc có thể thấp hơn đáng kể.
Giới hạn vận hành cuối cùng phải phụ thuộc đồng thời vào dầu tải nhiệt, van, mặt bích, gioăng, đường ống, thiết bị gia nhiệt, bộ trao đổi nhiệt và yêu cầu công nghệ.
Do đó, khả năng chịu tới 350°C nên được xem là dải khả năng nhiệt của bơm, không phải một điểm vận hành bắt buộc.
Khi nhiệt độ tăng từ trạng thái nguội lên hàng trăm độ C, các chi tiết cơ khí của RY50-32-200 sẽ xảy ra giãn nở nhiệt.
Thân bơm, nắp bơm, trục, bánh công tác và giá đỡ không tăng nhiệt hoàn toàn giống nhau.
Nếu sự thay đổi nhiệt diễn ra quá nhanh, chênh lệch giãn nở có thể làm ảnh hưởng đến khe hở cơ khí và độ đồng tâm của hệ thống.
Vì vậy, khả năng sử dụng ở nhiệt độ cao luôn phải đi cùng quy trình gia nhiệt đúng cách.
Một trong những yêu cầu quan trọng khi đưa RY50-32-200 vào làm việc với dầu nóng là không tăng nhiệt đột ngột.
Trong giai đoạn làm nóng, tốc độ gia nhiệt cần được kiểm soát ở mức không quá khoảng 50°C mỗi giờ.
Việc tăng nhiệt từ từ giúp thân bơm và các chi tiết bên trong có đủ thời gian giãn nở dần.
Nhờ đó, nguy cơ phát sinh ứng suất nhiệt, biến dạng hoặc thay đổi đột ngột độ đồng tâm được hạn chế.
Trong quá trình gia nhiệt, chênh lệch giữa nhiệt độ dầu tại cửa hút và nhiệt độ thân bơm không nên vượt quá khoảng 40°C.
Nếu thân bơm còn lạnh nhưng dầu rất nóng được đưa vào với lưu lượng lớn, phần đầu bơm có thể tăng nhiệt nhanh hơn cụm ổ trục và giá đỡ phía sau.
Sự chênh lệch này có thể làm thay đổi trạng thái cơ khí của cụm máy.
Do đó, khả năng chịu nhiệt 350°C không có nghĩa bơm có thể chuyển ngay từ nhiệt độ môi trường lên mức nhiệt rất cao trong thời gian ngắn.
Một đặc điểm của dòng RY là sử dụng cơ chế tản nhiệt tự nhiên.
Nhiệt từ khu vực đầu bơm được truyền qua kết cấu kim loại và phân tán ra môi trường xung quanh thay vì phụ thuộc hoàn toàn vào một hệ thống nước làm mát riêng cho bơm.
Điều này giúp kết cấu hệ thống đơn giản hơn và giảm số thiết bị phụ trợ.
Tuy nhiên, khu vực lắp đặt vẫn cần thông thoáng và người vận hành phải giám sát nhiệt độ cụm ổ trục trong quá trình hoạt động.
RY50-32-200 sử dụng hai ổ bi trong thân ổ trục để định vị trục.
Khi bơm làm việc ở khoảng 2.900 vòng/phút, ổ bi có nhiệm vụ giữ rôto ổn định dù khu vực đầu bơm đang tiếp xúc với dầu nóng.
Nếu trục bị dao động hoặc mất đồng tâm do ảnh hưởng nhiệt, tải lên ổ bi sẽ tăng.
Do đó, kiểm soát nhiệt độ và bôi trơn ổ bi chính là một phần quan trọng giúp RY50-32-200 phát huy khả năng làm việc với môi chất nhiệt độ cao.
Khi môi chất có nhiệt độ cao, việc theo dõi cụm ổ trục càng cần được chú trọng.
Chất bôi trơn giúp giảm ma sát giữa các phần tử chuyển động, hạn chế lượng nhiệt phát sinh thêm do cơ khí.
Nếu ổ bi thiếu bôi trơn, nhiệt từ ma sát kết hợp với ảnh hưởng nhiệt của hệ thống có thể khiến nhiệt độ ổ trục tăng nhanh.
Vì vậy, khả năng chịu dầu nóng của bơm phải luôn đi cùng với chế độ bôi trơn và kiểm tra ổ bi đúng yêu cầu.
Khu vực trục xuyên qua phần đầu bơm là vị trí đặc biệt quan trọng khi môi chất có nhiệt độ cao.
RY50-32-200 sử dụng packing kết hợp phớt dầu cao su chịu nhiệt.
Packing kiểm soát rò rỉ chính quanh trục, trong khi phớt dầu tạo thêm một cấp làm kín phía sau.
Cấu tạo này hỗ trợ hạn chế dầu nóng lan về phía cụm ổ trục và khu vực bên ngoài.
Ở nhiệt độ cao, tình trạng packing và phớt dầu cần được kiểm tra thường xuyên vì chúng là những chi tiết chịu ảnh hưởng trực tiếp của thời gian, nhiệt và chuyển động của trục.
Khả năng chịu nhiệt của RY50-32-200 không nên được hiểu tách rời khỏi lưu lượng.
Khi dầu nóng tuần hoàn đúng lưu lượng, nhiệt được vận chuyển liên tục ra khỏi nguồn gia nhiệt và phân phối tới các thiết bị sử dụng nhiệt.
Nếu lưu lượng giảm quá thấp, dầu có thể lưu lại lâu hơn trong những vùng nhiệt cao.
Điều này có thể làm nhiệt độ cục bộ tăng và gây bất lợi cho cả dầu tải nhiệt lẫn bơm.
Vì vậy, dòng RY không nên vận hành kéo dài dưới khoảng 30% lưu lượng thiết kế.
Ngay cả khi RY50-32-200 có thể vận chuyển dầu nhiệt độ cao, vẫn không được để bơm hoạt động lâu với van xả đóng.
Khi van xả bị đóng, bánh công tác vẫn tiếp tục truyền năng lượng vào lượng dầu nằm trong thân bơm nhưng dòng dầu không thể thoát ra bình thường.
Năng lượng đó dần chuyển thành nhiệt.
Trong một hệ thống vốn đã ở nhiệt độ cao, hiện tượng này càng bất lợi.
Do đó, van xả chỉ được đóng trong thời gian khởi động ngắn và không nên để trạng thái này kéo dài quá khoảng 3 phút.
Nhờ khả năng làm việc với dầu tải nhiệt nhiệt độ cao, RY50-32-200 có thể được đưa vào nhiều hệ thống gia nhiệt công nghiệp.
Các ứng dụng có thể gặp trong hóa chất, cao su, nhựa, dệt nhuộm, dược phẩm, thực phẩm, gỗ và vật liệu đường bộ.
Trong những dây chuyền này, RY50-32-200 không phải thiết bị trực tiếp tạo ra nhiệt.
Vai trò của bơm là:
Nguồn gia nhiệt tạo nhiệt → dầu tải nhiệt hấp thụ nhiệt → RY50-32-200 tạo tuần hoàn → dầu mang nhiệt đến thiết bị sản xuất → dầu quay về nguồn gia nhiệt.
Khả năng chịu nhiệt cao cho phép chu trình này diễn ra ở mức nhiệt phù hợp với các quá trình công nghiệp khác nhau.
Một trong những lợi thế của dầu tải nhiệt là khả năng cung cấp nhiệt cho quá trình công nghiệp thông qua một vòng chất lỏng tuần hoàn.
RY50-32-200 chính là thiết bị duy trì vòng tuần hoàn đó.
Khi hệ thống cần nhiệt độ cao, bơm phải có khả năng tiếp xúc liên tục với dầu nóng mà vẫn duy trì được chức năng thủy lực và độ ổn định cơ khí.
Khả năng làm việc với môi chất tới 350°C tạo ra khoảng nhiệt sử dụng rộng cho nhiều dây chuyền.
Khi dầu tải nhiệt nóng lên, điều kiện ở cửa hút của bơm trở nên quan trọng hơn.
Nếu áp suất hút giảm quá thấp trong khi nhiệt độ dầu cao, nguy cơ hình thành hơi và xâm thực có thể tăng.
Vì vậy, đường hút của RY50-32-200 cần thông thoáng, van hút mở đầy đủ và bộ lọc không bị tắc.
Không nên bóp van hút để điều chỉnh lưu lượng.
Khả năng chịu nhiệt cao chỉ phát huy hiệu quả khi bơm đồng thời được cung cấp điều kiện hút phù hợp.
Trong lần vận hành ban đầu, khi nhiệt độ tăng tới khoảng 100–130°C, nước và độ ẩm còn trong hệ thống có thể hóa hơi.
Quá trình này có thể làm dòng dầu dao động và khiến bơm xuất hiện rung nhẹ.
Do đó, cần giữ hệ thống trong vùng nhiệt này để loại nước trước khi tiếp tục nâng nhiệt.
Đây là bước đặc biệt quan trọng trước khi hệ thống tiến lên những mức nhiệt cao hơn.
Nhiệt độ dầu tải nhiệt và nhiệt độ ổ bi là hai khái niệm khác nhau.
Dầu có thể làm việc ở nhiệt độ rất cao theo giới hạn của bơm, nhưng điều đó không có nghĩa ổ bi được phép nóng lên không kiểm soát.
Nếu ổ trục xuất hiện nhiệt độ tăng bất thường, cần kiểm tra tình trạng bôi trơn, căn đồng tâm, vòng bi, rung động và khả năng cọ xát của rôto.
Việc theo dõi này đặc biệt cần thiết khi bơm vận hành liên tục trong hệ thống nhiệt cao.
Giãn nở nhiệt có thể làm thay đổi trạng thái đồng tâm của cụm bơm nếu quá trình lắp đặt hoặc gia nhiệt không đúng.
Khi trục bị lệch, ổ bi và bộ làm kín chịu thêm tải, làm rung tăng.
Vì vậy, khi vận hành RY50-32-200 ở nhiệt độ cao, cần đồng thời giám sát:
nhiệt độ – áp suất – lưu lượng – độ rung – nhiệt độ ổ bi – tình trạng làm kín.
Đây là cách bảo đảm khả năng chịu nhiệt được chuyển thành độ ổn định thực tế trong quá trình sản xuất.
Khi nói RY50-32-200 chịu được môi chất tới 350°C, điều đó không có nghĩa mọi chi tiết của bơm và động cơ đều hoạt động ở đúng nhiệt độ này.
Nhiệt độ dầu nằm trong phần thủy lực, sau đó nhiệt được truyền dần qua cấu trúc bơm.
Các khu vực khác nhau có trạng thái nhiệt khác nhau.
Chính vì vậy mới cần kết cấu thân ổ trục, tản nhiệt tự nhiên, bôi trơn và quy trình gia nhiệt phù hợp để kiểm soát ảnh hưởng nhiệt lên các bộ phận cơ khí.
Khả năng làm việc với dầu tải nhiệt nhiệt độ cao giúp RY50-32-200 có lợi thế trong những hệ thống mà nhiệt độ sản xuất thay đổi trong phạm vi rộng.
Doanh nghiệp có thể lựa chọn nhiệt độ vận hành theo yêu cầu công nghệ mà vẫn có một khoảng dự phòng về khả năng chịu nhiệt của bơm, miễn là không vượt giới hạn của toàn hệ thống.
Điều này giúp RY50-32-200 phù hợp với nhiều dây chuyền sử dụng nhiệt trung tâm và cần tuần hoàn dầu liên tục.
Bơm dầu truyền nhiệt RY50-32-200 chịu được nhiệt độ làm việc lên tới 350°C nhờ được thiết kế cho nhiệm vụ tuần hoàn chất lỏng nóng trong các hệ thống dầu tải nhiệt công nghiệp. Khả năng này giúp bơm đáp ứng những dây chuyền cần truyền nhiệt ở mức cao và duy trì dòng dầu liên tục giữa nguồn gia nhiệt với thiết bị sử dụng nhiệt.
Tuy nhiên, 350°C là giới hạn nhiệt độ môi chất tối đa của dòng RY, không phải nhiệt độ vận hành bắt buộc hoặc mặc định. Khi sử dụng RY50-32-200 ở nhiệt độ cao, cần đặc biệt chú ý đến quá trình gia nhiệt từ từ, giữ tốc độ tăng nhiệt không quá khoảng 50°C/giờ, kiểm soát chênh lệch giữa dầu cửa hút và thân bơm không quá khoảng 40°C, duy trì đủ lưu lượng và theo dõi ổ bi, độ rung cũng như hệ thống làm kín.
Khi những điều kiện này được bảo đảm, khả năng chịu nhiệt lên tới 350°C trở thành một ưu điểm quan trọng của RY50-32-200, giúp thiết bị thực hiện hiệu quả nhiệm vụ tuần hoàn dầu nóng ổn định, liên tục và an toàn trong các hệ thống gia nhiệt công nghiệp.
