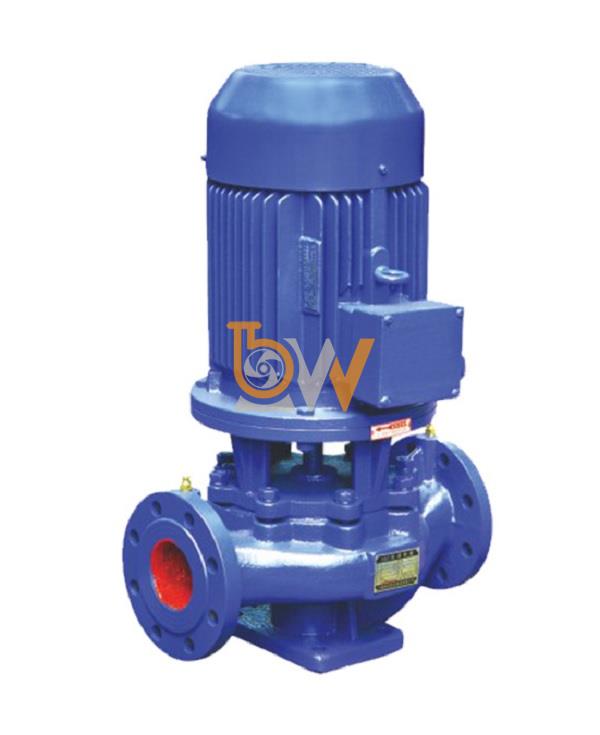

Máy bơm ISG50-200, IRG50-200 sở hữu thiết kế trục đứng đồng trục giữa trục động cơ và trục bơm, giúp toàn bộ thiết bị có chiều ngang gọn gàng, chiếm diện tích sàn tối thiểu. Đây là giải pháp lý tưởng cho những công trình có không gian kỹ thuật hạn chế như tòa nhà cao tầng, phòng kỹ thuật, trạm bơm tầng hầm.
Máy có đường hút và xả bố trí thẳng hàng trên cùng một trục (inline), nhờ đó hệ thống đường ống được thiết kế đơn giản hơn, gọn gàng hơn. Việc kết nối máy bơm với đường ống dễ dàng hơn mà không cần nhiều khớp nối hoặc phụ kiện chuyển hướng, tiết kiệm không gian lắp đặt tổng thể.
Nhờ cấu trúc trục đứng và đồng trục truyền động trực tiếp, máy bơm ISG50-200, IRG50-200 có kích thước tổng thể nhỏ hơn đáng kể so với các loại máy bơm trục ngang hoặc máy bơm ly tâm truyền thống cùng công suất, giúp tối ưu không gian cho các hạng mục kỹ thuật khác.
Thiết kế nhỏ gọn giúp máy bơm dễ dàng bố trí tại nhiều vị trí lắp đặt khác nhau, kể cả những vị trí khuất, góc hẹp. Trọng lượng máy hợp lý cũng hỗ trợ thuận lợi cho quá trình vận chuyển, lắp dựng và bảo trì trong các công trình thực tế.
Do kích thước nhỏ gọn và thiết kế cân bằng tốt, máy bơm ISG50-200, IRG50-200 không yêu cầu nền móng lớn hoặc kết cấu đỡ cồng kềnh, từ đó tiết kiệm chi phí xây dựng nền móng và rút ngắn thời gian thi công lắp đặt.
Nhờ thiết kế nhỏ gọn và tiêu chuẩn kết nối đường ống phổ biến, máy bơm ISG50-200, IRG50-200 dễ dàng tích hợp vào các hệ thống cấp nước hiện hữu mà không cần cải tạo nhiều về hạ tầng đường ống hoặc không gian kỹ thuật.
Hệ thống phớt làm kín trong ISG50-200, IRG50-200 có nhiệm vụ:
Ngăn nước rò rỉ từ buồng bơm ra ngoài tại vị trí trục quay
Bảo vệ trục bơm và động cơ khỏi tác động của môi trường chất lỏng
Giữ áp lực làm việc ổn định trong buồng bơm
Phớt cơ khí (Mechanical Seal): Là loại phớt chủ đạo được sử dụng trong máy bơm ISG50-200, IRG50-200
Phớt gồm hai mặt tiếp xúc chính xác: mặt tĩnh và mặt quay
Than chì: Ma sát thấp, chống mài mòn tốt
Gốm, Silicon Carbide (SIC): Chịu mài mòn cao, chống hóa chất, chịu nhiệt
Tungsten Carbide (tuỳ phiên bản): Chống mài mòn vượt trội trong môi trường khắc nghiệt
Đệm kín thường dùng cao su NBR, EPDM hoặc Viton tùy môi trường làm việc
Lò xo hoặc cụm đẩy: Tạo áp lực tiếp xúc đều giữa mặt phớt tĩnh và quay
Khi trục bơm quay, mặt phớt quay trượt trên mặt phớt tĩnh với độ chính xác cao
Lực lò xo và áp lực chất lỏng duy trì tiếp xúc khít giữa hai mặt phớt
Ngăn không cho nước rò rỉ ra ngoài dù trục quay liên tục
Thiết kế dễ bảo trì, dễ thay thế
Hoạt động ổn định, chịu được áp lực cao
Hạn chế tối đa rò rỉ, bảo vệ môi trường làm việc
Tránh để máy chạy khô vì dễ làm cháy mặt phớt
Kiểm tra định kỳ tình trạng phớt, thay thế khi phát hiện mòn hoặc nứt
Sử dụng phớt đúng vật liệu phù hợp với môi trường chất lỏng (nước sạch, nước nhiễm mặn, nước chứa hóa chất nhẹ)
