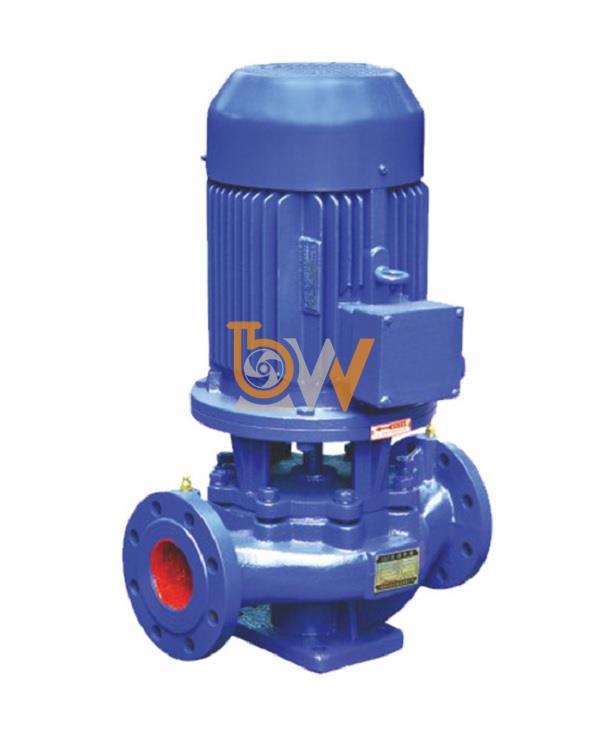

Bơm ly tâm trục đứng ISG65-315B và IRG65-315B được thiết kế với phần đầu bơm và cánh bơm tối ưu để đảm bảo khả năng vận hành mạnh mẽ, ổn định và bền bỉ trong thời gian dài. Việc phân tích chi tiết cấu tạo của hai bộ phận quan trọng này giúp hiểu rõ cách bơm tạo ra lưu lượng và áp lực nước, cũng như đánh giá được khả năng thích ứng của bơm với các điều kiện làm việc khác nhau.
Thân bơm là bộ phận bao quanh cánh bơm, thường được thiết kế dạng xoắn ốc. Nó giữ vai trò thu năng lượng động từ cánh bơm và chuyển hóa thành áp lực để đẩy chất lỏng ra ngoài.
Thân bơm được đúc bằng gang xám FC200 hoặc gang cầu FCD450, có độ bền cao, khả năng chịu áp lực lớn và hạn chế biến dạng khi nhiệt độ tăng. Với các môi trường nước nóng hoặc nước có tính ăn mòn nhẹ, có thể dùng phiên bản bằng inox 304 hoặc 316.
Bên trong thân bơm được thiết kế đồng tâm với trục, giúp dòng nước chảy đều, giảm tổn thất áp lực và hạn chế rung động.
Buồng bơm là phần khoang chứa cánh bơm, nơi diễn ra quá trình hút và đẩy chất lỏng. Thiết kế buồng bơm dạng xoắn giúp chất lỏng khi rời khỏi cánh bơm được chuyển động mượt và ổn định vào họng xả.
Khoang bơm được gia công chính xác, bề mặt nhẵn giúp hạn chế bám cặn, đảm bảo quá trình hút – đẩy diễn ra hiệu quả.

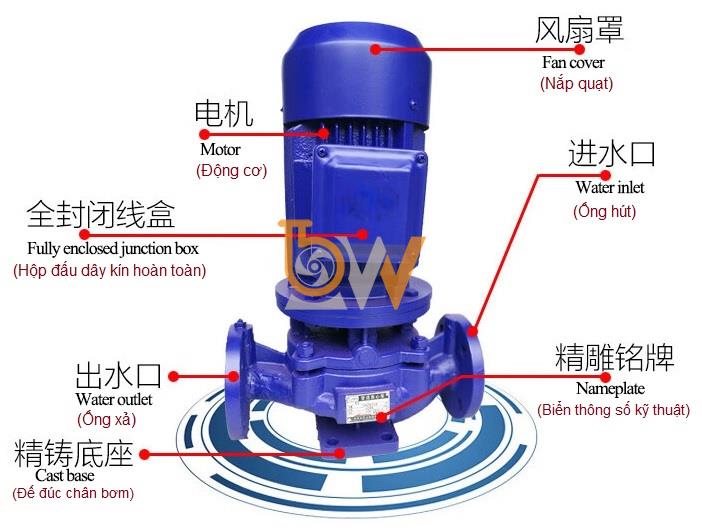

Họng hút và họng xả của bơm được đặt trên cùng một trục ngang (kiểu inline). Cấu trúc này giúp dễ dàng lắp đặt trực tiếp vào hệ thống đường ống mà không cần nhiều co nối, đồng thời tối ưu dòng chảy và giảm áp suất mất mát.
Họng bơm có đường kính tiêu chuẩn DN65 (65mm), tương thích với đa số hệ thống ống công nghiệp và dân dụng.
Nắp đầu bơm là phần bao ngoài phía trước buồng bơm, có thể tháo rời để kiểm tra, thay thế cánh hoặc phớt cơ khí. Thiết kế có rãnh lắp phớt cơ khí kín khít, giúp chống rò rỉ trong quá trình vận hành.
Nắp bơm được cố định bằng bu lông chắc chắn, dễ tháo lắp và không cần tháo toàn bộ cụm bơm.
Cánh bơm trong model ISG65-315B và IRG65-315B là cánh kín đơn tầng, tức là chất lỏng chỉ đi qua một cấp cánh và được bao kín hoàn toàn bởi vỏ cánh. Thiết kế này giúp tăng khả năng hút đẩy, đồng thời hạn chế hiện tượng rò rỉ lưu lượng ngược trở lại.
Cánh có nhiều cánh phụ cong theo chiều xoắn để tối ưu hóa chuyển động ly tâm của chất lỏng. Các cánh được thiết kế để tạo dòng chảy đều, hạn chế xung lực, giảm rung động trong quá trình làm việc.
Tùy vào môi trường làm việc, cánh bơm có thể được chế tạo từ:
Gang đúc: phổ biến trong các hệ thống nước sạch, nước lạnh, có độ bền cao, giá thành hợp lý.
Đồng thau: chống ăn mòn tốt, thường dùng trong nước nóng, nước chứa khoáng.
Inox 304/316: dành cho môi trường hóa chất nhẹ, nước muối, nước giếng có độ ăn mòn cao.
Tất cả các loại cánh đều được gia công cân bằng động, đảm bảo không rung khi quay ở tốc độ cao.
Cánh bơm được lắp cố định vào trục thông qua then hoa và đai ốc hãm. Cơ cấu này đảm bảo cánh bơm quay đồng tốc với trục, không bị trượt và không dịch chuyển khi bơm vận hành liên tục trong thời gian dài.
Việc tháo cánh để bảo trì hoặc thay thế cũng đơn giản nhờ thiết kế tháo rời thuận tiện.
Phần đầu bơm và cánh bơm của ISG65-315B và IRG65-315B được thiết kế tối ưu hóa để phù hợp với nguyên lý ly tâm, đảm bảo tạo áp lực lớn, lưu lượng ổn định, vận hành êm ái và bền bỉ. Vật liệu chế tạo linh hoạt phù hợp với nhiều môi trường nước khác nhau, từ nước sạch đến nước nóng, nước có tính ăn mòn nhẹ. Cấu trúc đơn giản, dễ tháo lắp và bảo trì cũng là lợi thế quan trọng giúp người dùng tiết kiệm chi phí trong quá trình sử dụng lâu dài
Việc lựa chọn và bố trí vị trí lắp đặt hợp lý cho bơm ly tâm trục đứng ISG65-315B và IRG65-315B không chỉ giúp thiết bị vận hành ổn định, bền bỉ mà còn nâng cao hiệu quả sử dụng năng lượng, giảm thiểu rung lắc và rủi ro hư hỏng trong quá trình hoạt động. Dưới đây là những nguyên tắc cần lưu ý để tối ưu hóa vị trí lắp đặt bơm trong thực tế.
Nên đặt bơm ở nơi không bị ngập nước, không gần nguồn nhiệt lớn, có mái che hoặc hệ thống thông gió tốt. Vị trí cần đủ không gian để kỹ thuật viên có thể dễ dàng tiếp cận bảo trì, kiểm tra và tháo lắp thiết bị. Khoảng cách tối thiểu quanh bơm nên từ 0.5 đến 1 mét.
Bơm hoạt động hiệu quả nhất khi được lắp gần bể chứa hoặc nguồn hút, càng gần càng tốt để giảm độ cao hút, hạn chế hiện tượng cavitation và tăng hiệu suất. Đường ống hút cần thẳng, ngắn và có độ dốc hướng về phía bơm để dễ thoát khí.
Cần thi công nền móng hoặc khung đỡ có khả năng chịu lực và chống rung. Mặt nền phải phẳng tuyệt đối để bơm không bị nghiêng, tránh gây lệch trục trong quá trình quay. Có thể sử dụng cao su kỹ thuật hoặc đế chống rung để giảm tiếng ồn và dao động.
Khi lắp đường ống hút – xả, cần lắp thêm khớp nối mềm để tránh truyền lực kéo, lực rung và sự giãn nở nhiệt từ ống vào thân bơm. Đường ống phải được treo hoặc đỡ độc lập bằng giá đỡ riêng, không để bơm chịu lực nén từ hệ thống ống.
Vị trí đặt bơm cần có sàn thoát nước hoặc lỗ xả kỹ thuật để nước rò rỉ không bị đọng lại gây ẩm mốc, rỉ sét. Hạn chế đặt bơm trong góc tường kín hoặc nơi tích tụ hơi ẩm.
Cửa hút – xả nên bố trí thuận chiều dòng chảy trong hệ thống, tránh uốn cong gắt hoặc đổi hướng đột ngột gây tổn thất áp suất. Nếu có thể, nên đặt bơm ở điểm thấp nhất của hệ thống để tận dụng áp lực hút tự nhiên.
Không đặt bơm quá gần máy nén, máy phát điện hoặc thiết bị có rung động mạnh. Đồng thời tránh xa nguồn phát xung điện hoặc tủ điều khiển công suất lớn để hạn chế ảnh hưởng đến động cơ và cảm biến nếu có.
Để dễ dàng xả khí và bảo trì, nên để hướng tiếp cận các van xả khí, phớt cơ khí, buồng bơm và motor nằm phía ngoài, không bị che khuất. Có thể lắp lỗ thoát khí hoặc van xả phụ tại điểm cao nhất đường hút.
Nếu bơm đặt thấp hơn mức nước, cần có biện pháp chống tràn ngược khi dừng máy. Nếu bơm đặt cao hơn bể hút, phải tính toán kỹ chiều cao hút và hạn chế độ sâu hút dưới giá trị khuyến cáo (thường <4m).
Tối ưu vị trí lắp đặt bơm ISG65-315B và IRG65-315B không chỉ giúp thiết bị vận hành êm ái, tiết kiệm điện mà còn đảm bảo an toàn và tuổi thọ cao. Một vị trí lắp đặt hợp lý cần đồng thời đảm bảo các yếu tố cơ học, thủy lực, điện và môi trường.
